红土铬矿选矿模块化生产线

快速了解

• 红土铬矿选矿模块化生产线将洗矿、筛分、重选、脱水等工序设计成独立的标准模块，现场只需“拼积木”式组装，建设周期压缩至2-4周

• 相比传统固定式选厂，模块化生产线节省土建投资60%以上，搬迁时可重复使用85%以上的设备

• 一条处理量30-50吨/小时的模块化生产线，从签约到投产最快只需45天，特别适合海外工程和短期矿权项目

为什么红土铬矿选矿需要模块化

红土铬矿分布在热带和亚热带风化壳中，典型特点是矿体薄、分布散、品位变化大。一个矿点采三五年就完了，换到下一个矿点又是从头建厂。传统的固定式选厂设计，每建一个新项目就要重新做土建、重新浇筑设备基础、重新铺设管道电缆，少则半年多则一年才能投产。

而且红土铬矿的选矿工艺相对成熟和固定——无非就是洗矿、筛分、脱泥、重选、脱水这几道工序。既然流程是标准的，为什么不能把设备做成标准模块？

这就是模块化生产线的思路。把每个工序的设备和钢结构平台集成在一个个钢制框架模块里，模块之间用标准接口连接。工厂里把模块预制好，现场只需要做简单的场地平整、安放模块、接通水电管道和电缆。整个安装过程就像搭积木，又快又省。

金句：模块化生产线不是在现场“建”选厂，而是在工厂里“造”选厂，到现场“装”选厂。

模块化生产线和移动式洗选站有什么区别

这两个概念容易混淆，但本质不同。

移动式洗选站是把设备装在轮式或履带式底盘上，整车开过去就能用。它的优点是高度集成、转场灵活，但单模块尺寸受公路运输限制（宽不超过2.5米），所以设备规模有限，一般适用于中小处理量。

模块化生产线则是把设备安装在钢制底座模块上，模块尺寸可以做得更大（通常3米宽、12米长），用平板车或集装箱运输到现场，用吊车就位。模块之间通过螺栓连接。它比移动站的集成度更高、处理能力更大，但转场时需要吊车和运输车辆配合，不如移动站那么“开过去就能用”。

简单说：移动站适合频繁转场的小规模项目，模块化生产线适合规模较大、转场不那么频繁但要求快速建设的项目。红土铬矿选矿模块化生产线通常采用后者，因为红土铬矿的处理量一般不低于30吨/小时，移动站的尺寸很难满足。

红土铬矿模块化生产线的核心构成

一条完整的红土铬矿选矿模块化生产线通常由5到7个标准模块组成。每个模块在工厂内完成设备安装、管道连接和电气布线，现场只需对接即可。

模块一：给料与洗矿模块。

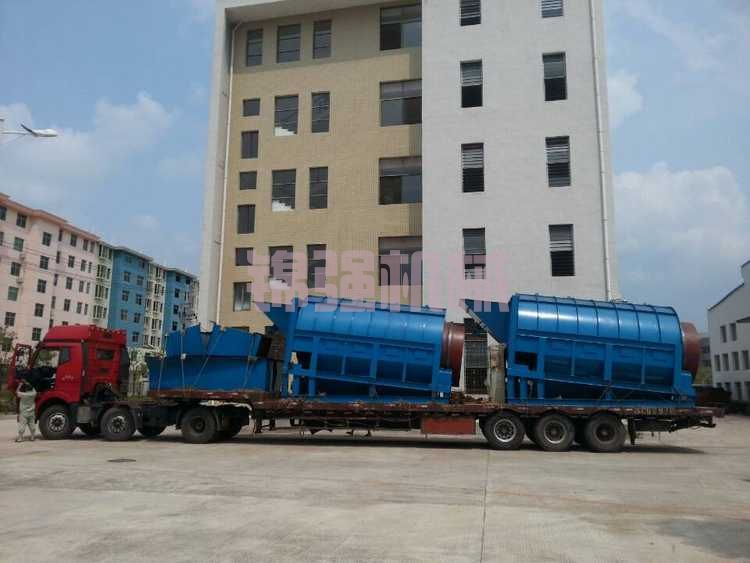

包含振动给料机、圆筒洗矿机、高压喷淋系统、除泥筛。模块底座尺寸约3×12米，总重15-25吨。功能是将原矿中的黏土强力分散，使铬铁矿颗粒解离。圆筒洗矿机的转速、水量和倾角可远程调节。这个模块是整条线的“第一道关”，洗不干净后面全白搭。

模块二：筛分分级模块。
包含双层或多层直线振动筛、高频细筛、给料分配箱。模块尺寸约3×10米。功能是将洗矿后的物料分成粗粒废石（+5mm）、中粒（0.5-5mm）和细粒（-0.5mm）三个粒级。筛网全部采用聚氨酯材质，寿命长且不易堵孔。根据矿石性质，也可以配置三层筛面。

模块三：脱泥模块。
包含水力旋流器组（通常4-8台直径150-250mm旋流器）、渣浆泵、搅拌槽。模块尺寸约3×8米。功能是脱除-0.074mm的细泥，提高重选给矿品位。脱泥效率可达85%以上，溢流中的细泥进入尾矿处理系统。

模块四：重选粗选模块。

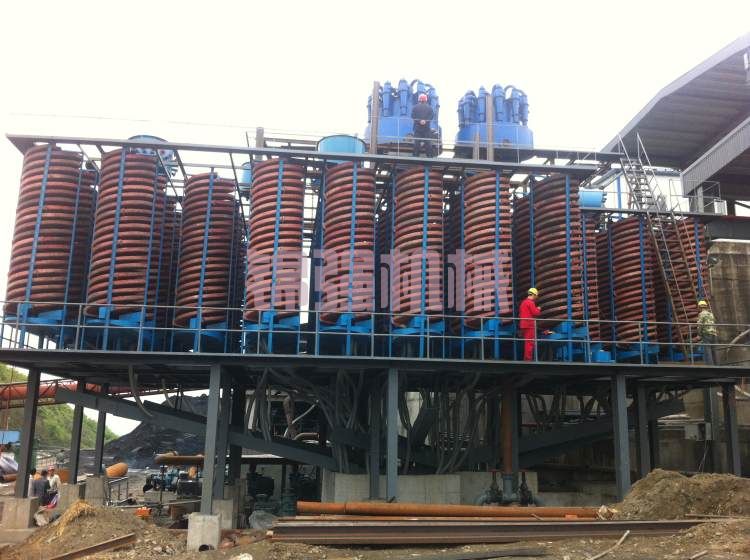

包含螺旋溜槽组（直径1200mm或1500mm，8-16台并联）、分配器、接矿槽。模块尺寸约3×12米。功能是对脱泥后的矿浆进行粗选，将铬铁矿从脉石中初步富集。螺旋溜槽无动力、无药剂、运行成本极低，是红土铬矿粗选的首选设备。

模块五：重选精选模块。
包含摇床组（6-S摇床，4-8台）、矿浆分配器、中矿返回泵。模块尺寸约3×12米。功能是将粗精矿进一步提纯，产出最终铬精矿。摇床的冲程、冲次、坡度均可调，可稳定获得Cr₂O₃ 45%-50%的精矿。如果对品位要求不高，也可以用第二段螺旋溜槽代替摇床。

模块六：脱水模块。
包含浓缩旋流器组、厢式压滤机或隔膜压滤机、滤液回收系统。模块尺寸约3×10米。功能是将精矿和尾矿脱水至可运输、可堆存的状态。精矿含水率可控制在15%以下，尾矿含水率25%以下。

模块七：辅助系统模块。
包含配电柜、PLC控制柜、电缆桥架、水泵、管道接口、照明系统。模块尺寸约2.5×6米。功能是提供整条生产线的电力控制、自动联锁和远程监控。一个人在中控室就能操作整条线。

每个模块都是独立的结构单元，模块之间通过标准化的法兰管道和工业插头连接。所有设备都已在工厂完成单机调试和空载试车，现场不需要焊接和切割。

模块化生产线的工艺流程

模块化生产线不是新工艺，而是用模块化的方式实现已有的成熟工艺。红土铬矿选矿模块化生产线的典型流程如下：

原矿由装载机或自卸车倒入受料斗，振动给料机将矿石均匀送入圆筒洗矿机。洗矿机内高压喷水对矿石强力冲刷，黏土被分散成泥浆。洗后物料进入双层振动筛，筛上+5mm的大块废石排出丢弃，筛下-5mm的矿浆流入旋流器组。

旋流器组将-5mm物料分成两部分：溢流（-0.074mm细泥）进入尾矿系统，底流（0.074-5mm）进入螺旋溜槽分配器。底流浓度调至25%-35%后，分配到螺旋溜槽组进行粗选。

螺旋溜槽的精矿（重矿物侧）品位约25%-35%，进入摇床组精选；尾矿（轻矿物侧）品位降至3%-5%，脱水后干堆。摇床产出的精矿品位达到45%-50%，进入压滤机脱水装袋；摇床中矿返回螺旋溜槽再选，尾矿进入尾矿系统。

整条线的控制由PLC完成，可在触摸屏上监控每个模块的运行状态、调节给矿量、水量和转速。

技术参数一览

以下是一条时产40吨红土铬矿选矿模块化生产线的典型参数：

以上数据基于中硬度红土铬矿、洗矿性能良好的条件。具体指标需根据矿样试验确定。

与传统固定式选厂的全面对比

固定式选厂最大的问题是“沉没成本高”。矿采完了，厂房和基础带不走，设备拆装一次损失很大。模块化生产线相当于把选厂变成了“可移动的资产”，这个矿点干完了，花两到三周拆掉，运到下一个矿点再花两到三周装起来，设备利用率大幅提高。

红土铬矿为什么特别适合模块化

红土铬矿有几个天然适合模块化生产线的特点。

第一，工艺成熟且固定。几乎所有红土铬矿都逃不出“洗矿—筛分—脱泥—重选—脱水”这个框架。工艺路线稳定，意味着模块可以标准化设计，不需要为每个项目重新出图。标准化带来批量化生产，成本自然降下来。

第二，矿体分散。红土铬矿不像脉状矿可以采几十年，大多是三五年就换地方。模块化生产线的可迁移特性完美匹配这种“打一枪换一个地方”的开采模式。

第三，大多在偏远地区。偏远地区施工队伍难找、工期不可控，模块化生产线把大量工作放到工厂完成，现场只需要少量安装工人，大大降低了对当地施工能力的依赖。

第四，海外项目需求大。非洲、东南亚很多红土铬矿项目，当地缺乏工业配套和熟练技工。模块化生产线从国内制造、整柜发运，到现场用吊车和扳手就能装起来，完美避开了当地施工能力不足的问题。

金句：红土铬矿的矿体特性决定了它不是为固定式选厂准备的，模块化生产线才是它的“原配”。

投资与回报分析

一条时产40吨的红土铬矿选矿模块化生产线，设备及模块制造费用约200-350万元（具体取决于配置和材质）。包含海运、现场安装指导、调试、人员培训，总投入约280-450万元。

对比同等规模的传统固定式选厂（含土建、厂房、设备、安装），总投资通常在500-800万元。模块化生产线节省的主要是土建费用和现场安装费用。

运营成本方面，模块化生产线与传统选厂基本持平。人工可减少1-2人/班，因为自动化程度更高。吨矿综合成本（不含采矿）约40-60元。

按年处理15万吨原矿、精矿产率15%（即年产2.25万吨精矿）、精矿售价1800元/吨计算，年产值约4050万元。扣除采矿、加工、运输等成本，年利润约800-1200万元。

投资回收期通常在4-8个月。如果原矿品位更高或者处理量更大，回收期更短。

海外项目的特殊优势

红土铬矿选矿模块化生产线在海外市场上的优势远超国内。

举个例子，一个在津巴布韦的红土铬矿项目，当地连水泥和钢筋都要进口，建一个固定式选厂的土建费用是国内的三倍以上，工期还不可控。而模块化生产线所有模块在国内工厂制造完成后，装入20个左右的40尺集装箱发运到非洲港口。清关后用平板车运到矿区，一台吊车加四个当地工人，两周就能装好。

模块化生产线的另一个优势是符合国际工程EPC（设计采购施工总承包）模式。业主只需要提供一块平整的场地、水电接口，承包商负责从制造到安装调试的全部工作，“交钥匙”给业主。这种模式在海外很受欢迎，因为业主不需要操心繁琐的现场管理。

常见问题

问：模块化生产线能处理含泥量很高的红土铬矿吗？

能。模块化生产线在设计时已经考虑了高含泥量工况。洗矿模块采用长筒体圆筒洗矿机（长度8-10米）并配置多组高压喷淋，脱泥模块的旋流器组也有足够的处理余量。如果原矿含泥量超过30%，可以在洗矿模块前增加一台槽式洗矿机。

问：模块化生产线可以扩产吗？

可以。模块化设计的优势之一就是“并行扩展”。比如原来配了8台螺旋溜槽，想扩产到16台，只需要在重选粗选模块旁边再拼一个同样的模块即可。不需要停产改造，利用检修时间就能完成。

问：模块化生产线需要多大的场地？

设备本体占地约500-800平方米。此外还需要精矿堆场、尾矿干堆场、车辆通道等，建议总场地面积不少于2000平方米。场地不需要硬化，但需要压实平整，坡度不超过3度。

问：模块化生产线的使用寿命是多久？

钢结构模块底座设计寿命10-15年。内部设备的寿命视具体设备而定：圆筒洗矿机和振动筛5-8年，螺旋溜槽8-10年，摇床5-7年，压滤机5-8年。模块化最大的好处是，设备老化后可以在工厂预制新模块进行更换，旧模块整体吊走，停产时间很短。

问：模块化生产线能在高海拔或极端气候下使用吗？

可以。模块化生产线已经在海拔4000米的青藏高原和气温45℃的中东地区成功应用。只需在设计和制造时针对特殊气候做相应处理，比如低温环境下管道加保温伴热、高温环境下电机加大功率余量。

选型与实施建议

如果你想上一条红土铬矿选矿模块化生产线，建议按下面几步走：

第一步，送矿样到实验室做可选性试验。重点查明原矿品位、含泥量、铬铁矿嵌布粒度、伴生矿物种类。试验结果决定模块的配置——比如是否需要加磁选模块、是否需要两段磨矿等。

第二步，确定处理量和目标精矿品位。时产30吨、50吨还是100吨？精矿要求45%还是48%？这些决定了模块的数量和设备规格。

第三步，评估现场条件。进场道路能不能进平板车？场地够不够平？有没有水电？如果缺水缺电，需要配套水箱和发电机组模块。

第四步，选择有经验的模块化供应商。不是所有设备厂都能做模块化集成。要考察对方的模块化设计能力、工厂预制经验、海外项目业绩（如果是出口）。最好要求参观已经投产的模块化生产线案例。

第五步，合同签订后，供应商会在2-3个月内完成模块制造和工厂调试。这段时间你需要完成场地平整和水电接入。模块发运到现场后，供应商派工程师现场指导安装和调试，2-4周后即可投料试生产。

最后说几句

红土铬矿选矿模块化生产线不是未来的概念，而是已经在国内外多个项目上验证过的成熟方案。它解决的是红土铬矿“矿体小、矿点多、周期短”与“固定选厂投资大、建设慢、难搬迁”之间的矛盾。

如果你正在运作一个红土铬矿项目，不管是国内还是海外，不妨认真考虑一下模块化这个方向。它不一定适合所有情况——比如储量百万吨以上的大型矿山，固定式选厂可能更划算。但对于中小型矿山、短期矿权、海外项目，模块化生产线往往是更聪明的选择。

想评估你的红土铬矿项目是否适合模块化生产线？把储量规模、日处理量目标、原矿品位、现场水电条件和项目所在地发给我们，24小时内给你一份初步的模块化配置方案和投资估算。
