格子型球磨机处理量
0.65-615t/h格子型球磨机给料粒度
≤25mm格子型球磨机加工物料

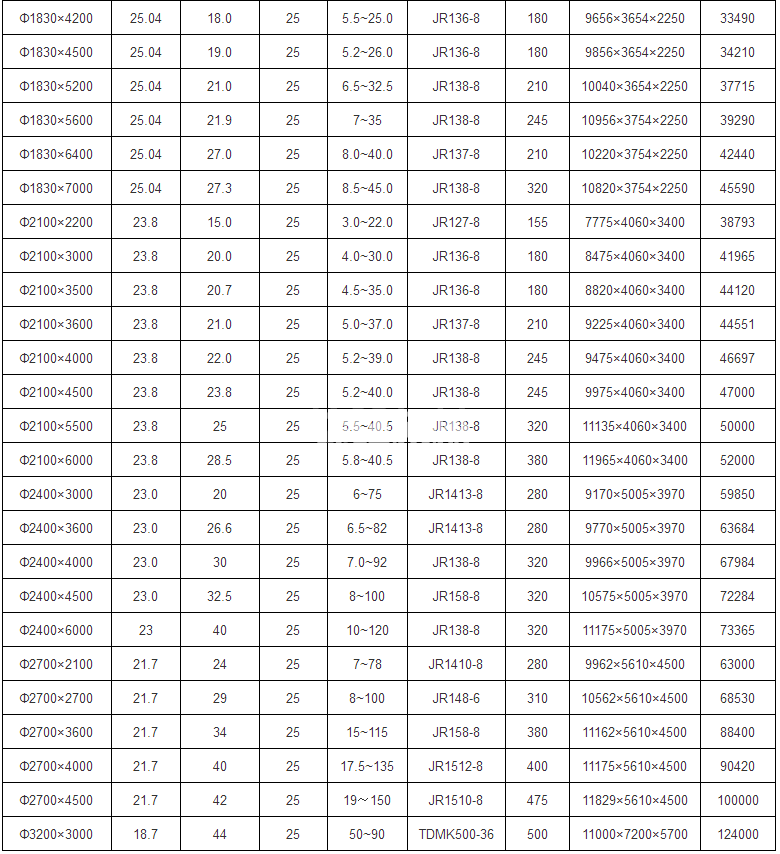

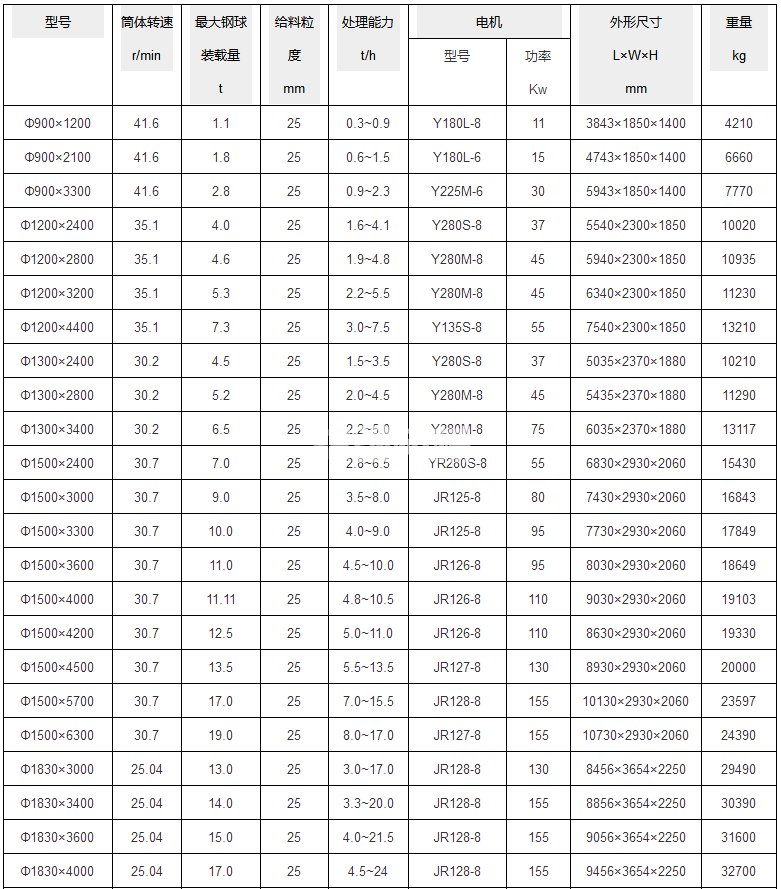

水泥、新型建材、硅酸盐、耐火材料、化肥、黑色金属的选矿和有色金属、玻璃陶瓷等格子型球磨机技术参数

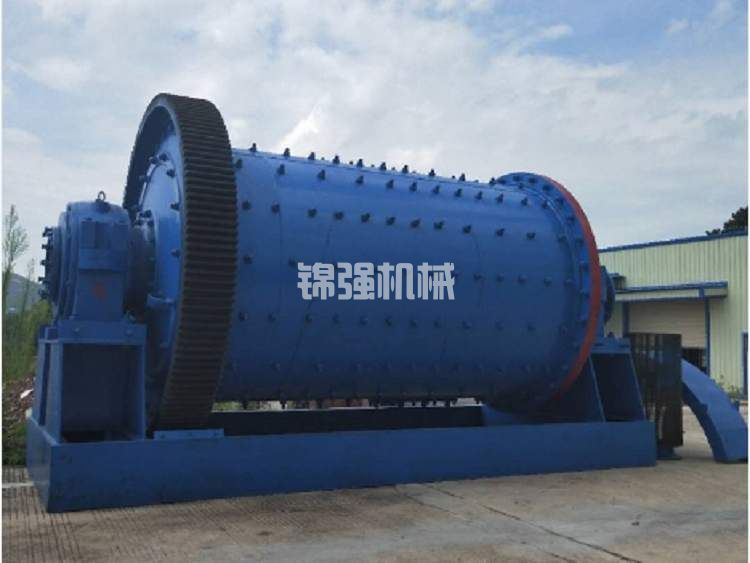

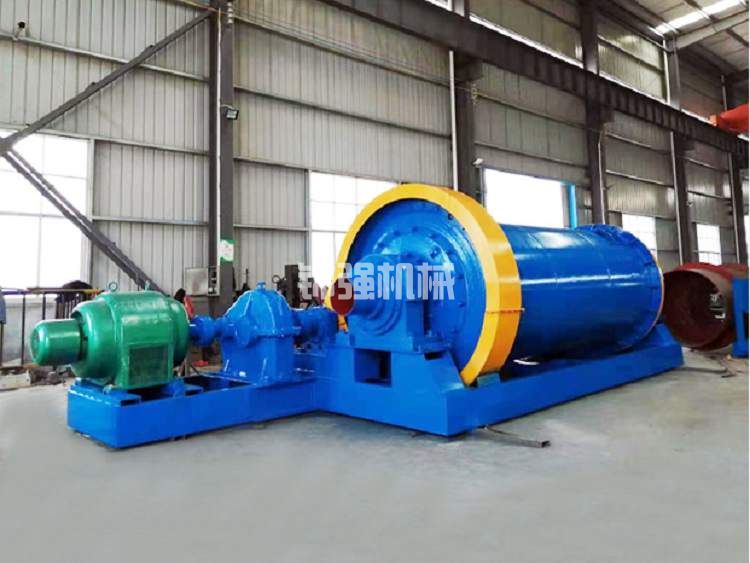

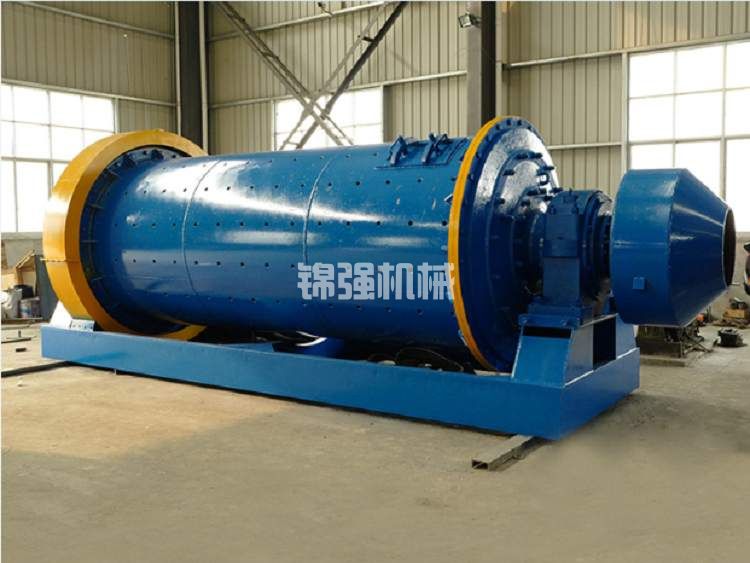

格子型球磨机介绍
格子型球磨机是物料破碎后粉碎的关键设备。格子球磨机设备广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色和有色金属选矿、玻璃陶瓷等生产行业,格子型球磨机设备广泛应用于选矿、建筑、化工等国民经济部门。
格子球磨机工作原理
在排矿端有空心电机轴的轴承端盖内,格子球磨机配有滚动轴承内垫和排矿格子。排矿格子由管理中心鄂板、格子鄂板和簸箕形鄂板组成。轴承端盖的内腔上铸有八根放射,将轴承端盖分为八个扇形室,每个扇形室安装簸箕形鄂板,用螺钉固定在轴承端盖上,然后将格子板安装在簸箕鄂板产生的每个扇形室上。格子鄂板有两种结构形式:一种是两块生成一组,楔铁卡紧,楔铁用螺丝穿过筋固定在轴承端盖上,管理中心的一部分用管理中心鄂板槽支撑,防止歪斜掉落;另一种是将两块生成一块,立即用螺丝固定。管理中心鄂板为星形,由两块组成,用螺钉固定在筋上。
格子球磨机在筒体下料端有下料格子,空心电机轴轴套内表面设有反螺旋绞龙叶片,可将煤浆溢出的球和粗矿块返回球磨机。一般而言,筒节直径为900-2100Mm的球磨机或电机额定功率低于400KW的球磨机,选用Y系列高运行转距产品和JR型异步电机推动,正中间按一级减速机连接连轴器。
如果大型格子球磨机或电机输出功率超过400KW,则选择专用TDMK型低速比感应电机,根据气动离合器与传动齿轮连接,完成单极降速传动系统,推动筒节旋转。气动离合器的应用促进了紧密连接的稳定性,不需要调节损坏的间隙,传输扭矩大,离合器快,有利于自动控制和遥控器,可以完成电机-服务器的气动,降低运行输出功率,提高运行标准,具有过载商业保险的功效。
旋转轴承采用调心轴承径向曲面木棍滚动轴承,附近传动齿轮采用大变位系数铝合金铸钢锥齿轮,传动系统稳定,噪音低,使用寿命长。传动轮用稀油电子烟雾化器定期喷涌定量分析的润滑油到传动齿轮工作的表面,完成润化。滚动轴承采用曲面瓦滚动轴承,滚动轴承0-2100mm,直径2100mm以上的滚动轴承采用完全封闭的自位调心120..遥杆滚动轴承或声压滚动轴承,即格子球磨机在运行前高压顶起旋转部分,维持数分钟,高压终止,而格子型球磨机运行后,气压润化,产生气压浮油,使运行电流大大降低,电脑装机输出功率也可相应降低。主滚动轴承采用发动机活塞式密封,通过径向密封条和润滑完成优异的密封。
格子球磨机设备由进料部、出料部、旋转部、传动部(减速器、小传动齿轮、电机、电气控制)等主要部件组成。空心轴采用铸钢件,内衬可拆卸更换,旋转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,耐磨性好。格子型球磨机设备运行平稳,工作可靠,欢迎客户咨询选购。
