锡矿筛分工艺流程圆振筛直线筛高频筛

锡矿筛分贯穿破碎、磨矿、重选、脱泥多个环节，不同作业对筛分设备的要求完全不同。圆振筛、直线筛、高频筛是锡矿筛分的三大主力设备，一个做粗碎中碎后的筛分，一个做磨矿回路的筛分，一个做细粒物料的脱泥和分级。选错了筛型，筛分效率下降，合格粒级进入下一段破碎或磨矿，循环负荷增加，锡石过粉碎加重。本文围绕锡矿筛分工艺中圆振筛、直线筛、高频筛的对比展开，说清楚三者在锡矿筛分中的适用条件、筛分效果、流程配置和选择依据。

圆振筛直线筛高频筛的本质差异

圆振筛的运动轨迹是圆形。激振器产生圆周方向的激振力，筛箱做圆形运动。物料在筛面上做圆形跳动，适合粗粒和中粒物料的筛分。圆振筛结构简单、运行可靠、处理量大，是锡矿破碎筛分的主力设备。

直线筛的运动轨迹是直线。激振器产生直线方向的激振力，筛箱做直线运动。物料在筛面上做直线抛射运动，适合中粒和细粒物料的筛分。直线筛筛分效率高、处理量大、筛面层数多，是锡矿磨矿回路和选别前的常用设备。

高频筛的运动轨迹是高频小振幅。激振器产生高频小振幅的激振力，筛箱做高频振动。物料在筛面上做高频跳动，适合细粒物料的脱泥和分级。高频筛筛分效率高、筛孔不易堵塞、处理量相对较小，是锡矿脱泥和细粒分级的专用设备。

圆振筛在锡矿筛分中的适用条件

圆振筛适合以下锡矿筛分条件：

条件一：破碎筛分

圆振筛是锡矿破碎筛分的主力设备。粗碎后、中碎后、细碎后都需要圆振筛进行筛分。粗碎后筛孔100到150毫米，中碎后筛孔20到30毫米，细碎后筛孔10到15毫米。

条件二：粗粒物料筛分

圆振筛适合5到100毫米的粗粒物料。锡石嵌布粒度粗、破碎后需要预选抛尾的矿石，用圆振筛。

条件三：处理量大

圆振筛处理量大，单台处理量50到500吨每小时。处理量大的选厂，用圆振筛。

条件四：给矿粒度波动大

圆振筛对给矿粒度波动适应性强，给矿粒度波动大时筛分效果稳定。

圆振筛的优点是处理量大、结构简单、运行可靠、对给矿波动适应性强。缺点是筛分效率较低、筛孔容易堵塞、噪音大。

直线筛在锡矿筛分中的适用条件

直线筛适合以下锡矿筛分条件：

条件一：磨矿回路筛分

直线筛适合磨矿回路筛分，筛孔0.5到5毫米。磨矿机排料进直线筛筛分，筛下物料进选别，筛上物料返回磨矿。

条件二：中细粒物料筛分

直线筛适合0.5到30毫米的中细粒物料。锡石嵌布粒度中等、磨矿后需要筛分的矿石，用直线筛。

条件三：多粒级分级

直线筛筛面层数多，可以同时分成多个粒级。需要分成粗粒、中粒、细粒三个粒级的场合，用直线筛。

条件四：筛分效率要求高

直线筛筛分效率高，80%到90%。对筛分效率要求高的场合，用直线筛。

直线筛的优点是筛分效率高、处理量大、筛面层数多、对给矿浓度适应性强。缺点是筛孔容易堵塞、结构较复杂、维护要求高。

高频筛在锡矿筛分中的适用条件

高频筛适合以下锡矿筛分条件：

条件一：脱泥作业

高频筛是锡矿脱泥的专用设备。筛孔0.037到1毫米，细泥穿过筛孔排出，粗粒留在筛面上。脱泥效率高，筛孔不易堵塞。

条件二：细粒物料分级

高频筛适合0.037到1毫米的细粒物料分级。锡石嵌布粒度细、需要细粒分级的矿石，用高频筛。

条件三：重选前脱泥

重选给矿在进入跳汰机或摇床之前，用高频筛脱泥。筛下细泥进细泥处理系统，筛上粗粒进重选设备。

条件四：浮选前脱泥

浮选给矿在进入浮选机之前，用高频筛脱泥。筛下细泥进细泥浮选或作为尾矿抛除，筛上物料进浮选。

高频筛的优点是筛分效率高、筛孔不易堵塞、脱泥效果好、占地面积小。缺点是处理量相对较小、筛网磨损快、能耗较高。

锡矿筛分流程的典型配置

锡矿筛分流程根据破碎段数、磨矿段数和选别要求配置。常见配置有三种。

配置一：破碎筛分流程

粗碎后圆振筛筛孔100到150毫米，筛上返回粗碎，筛下进中碎。中碎后圆振筛筛孔20到30毫米，筛上返回中碎，筛下进细碎。细碎后圆振筛筛孔10到15毫米，筛上返回细碎，筛下进磨矿。这种配置适合三段闭路破碎流程。

配置二：磨矿筛分流程

棒磨机排料进直线筛筛孔0.5到1毫米，筛上进重选，筛下进螺旋分级机。球磨机排料进直线筛筛孔0.074到0.2毫米，筛上进重选，筛下进水力旋流器。这种配置适合阶段磨矿阶段选别流程。

配置三：脱泥筛分流程

重选给矿进高频筛筛孔0.037到0.074毫米，筛上进跳汰机或摇床，筛下进细泥处理系统。浮选给矿进高频筛筛孔0.037到0.074毫米，筛上进浮选，筛下进细泥浮选。这种配置适合含泥量高的锡矿。

云南个旧某选厂处理含锡0.6%的脉锡矿，采用圆振筛加直线筛加高频筛的配置。破碎段用圆振筛，筛孔15毫米，筛下进磨矿。磨矿段用直线筛，筛孔1毫米，筛上进重选，筛下进螺旋分级机。重选前用高频筛脱泥，筛孔0.074毫米，筛上进跳汰机，筛下进细泥处理系统。综合回收率76%。

圆振筛在锡矿筛分中的操作要点

圆振筛的操作参数包括振幅、频率、筛面倾角和给矿量。

振幅

振幅决定物料在筛面上的跳动高度。振幅大，物料跳动高，筛分效果好，但筛网磨损快。振幅小，物料跳动低，筛分效果差。圆振筛振幅通常4到8毫米。

频率

频率决定物料在筛面上的跳动次数。频率高，跳动次数多，筛分效果好，但能耗高。频率低，跳动次数少，筛分效果差。圆振筛频率通常800到1000转每分钟。

筛面倾角

筛面倾角决定物料在筛面上的流动速度。倾角大，流动快，处理量大，但筛分效率低。倾角小，流动慢，处理量小，筛分效率高。圆振筛筛面倾角通常15到25度。

给矿量

给矿量决定处理量和筛分效果。给矿量大，处理量大，但料层厚，筛分效率低。给矿量小，处理量小，料层薄，筛分效率高。圆振筛给矿量控制在设计处理量的80%到100%。

直线筛在锡矿筛分中的操作要点

直线筛的操作参数包括振幅、频率、筛面倾角和给矿量。

振幅

直线筛振幅通常3到6毫米。振幅大，物料跳动高，筛分效果好，但筛网磨损快。

频率

直线筛频率通常800到1200转每分钟。频率高，跳动次数多，筛分效果好。

筛面倾角

直线筛筛面倾角通常5到15度。倾角小，物料流动慢，筛分效率高。

给矿量

直线筛给矿量控制在设计处理量的80%到100%。

高频筛在锡矿筛分中的操作要点

高频筛的操作参数包括振幅、频率、筛面倾角和给矿量。

振幅

高频筛振幅通常1到3毫米。振幅小，物料跳动低，适合细粒物料筛分。

频率

高频筛频率通常1500到3000转每分钟。频率高，跳动次数多，筛分效果好，筛孔不易堵塞。

筛面倾角

高频筛筛面倾角通常15到25度。倾角大，物料流动快，处理量大。

给矿量

高频筛给矿量控制在设计处理量的80%到100%。给矿量过大，料层厚，筛分效率低。

常见问题

问：锡矿破碎筛分用圆振筛还是直线筛？

答：破碎筛分用圆振筛。圆振筛处理量大、对给矿波动适应性强，适合粗粒和中粒物料。直线筛适合中细粒物料，不适合破碎筛分。

问：锡矿磨矿筛分用直线筛还是高频筛？

答：看筛孔尺寸。筛孔0.5到5毫米用直线筛，筛孔0.037到0.5毫米用高频筛。磨矿回路筛分通常用直线筛，脱泥作业用高频筛。

问：圆振筛能不能替代直线筛做磨矿筛分？

答：可以，但筛分效率低。圆振筛筛分效率75%到85%，直线筛筛分效率80%到90%。磨矿筛分优先用直线筛。

问：高频筛能不能替代直线筛做磨矿筛分？

答：可以，但处理量小。高频筛处理量相对较小，磨矿回路处理量大时，高频筛数量需要增加。磨矿筛分优先用直线筛。

问：圆振筛的筛孔容易堵塞吗？

答：圆振筛筛孔堵塞较少，但筛孔尺寸接近颗粒粒径时容易堵塞。防止堵塞的措施包括：调整振幅和频率、增加筛面倾角、采用防堵孔筛网。

问：直线筛的筛孔容易堵塞吗？

答：直线筛筛孔堵塞中等，特别是筛孔尺寸接近颗粒粒径时。防止堵塞的措施包括：调整振幅和频率、采用防堵孔筛网、控制给矿量。

问：高频筛的筛孔容易堵塞吗？

答：高频筛筛孔不易堵塞。高频小振幅使物料在筛面上高频跳动，颗粒不容易卡在筛孔中。高频筛是脱泥和细粒分级的首选设备。

问：锡矿筛分流程需要几段筛分？

答：看破碎段数和磨矿段数。三段破碎需要三段筛分，两段磨矿需要两段筛分。脱泥作业需要单独设置筛分。

问：筛分效率对磨矿效率有影响吗？

答：有。筛分效率高，合格粒级及时排出，磨矿机内合格粒级少，磨矿效率高。筛分效率低，合格粒级返回磨矿，磨矿机内合格粒级多，磨矿效率低。筛分效率每提高10个百分点，磨矿效率提高5到8个百分点。

问：筛分设备的易损件多久更换一次？

答：看矿石磨蚀性和处理量。圆振筛筛网寿命通常3到6个月，直线筛筛网寿命2到4个月，高频筛筛网寿命1到3个月。矿石磨蚀性强、处理量大，更换周期缩短。

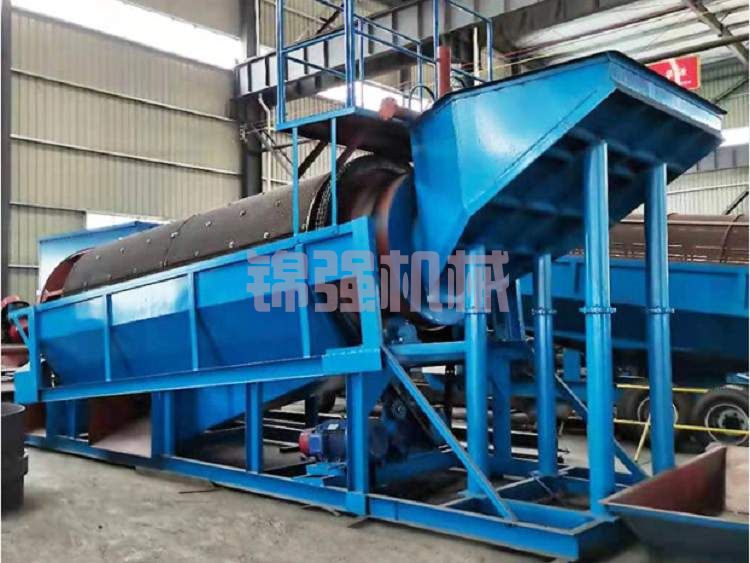

问：锡矿筛分能不能用滚筒筛？

答：可以，但筛分效率低。滚筒筛适合粗粒物料筛分，筛分效率通常60%到75%。锡矿筛分优先用圆振筛、直线筛和高频筛。

锡矿筛分工艺流程中圆振筛、直线筛和高频筛的选择，核心是筛孔尺寸和物料粒级。圆振筛适合5到100毫米的粗粒物料，用于破碎筛分。直线筛适合0.5到30毫米的中细粒物料，用于磨矿筛分。高频筛适合0.037到1毫米的细粒物料，用于脱泥和细粒分级。把筛型选对了，筛分效率控制住，合格粒级及时排出，磨矿循环负荷降低，锡石过粉碎减少，选别给矿粒度稳定，回收率才有保障。
