日处理500吨锡矿选矿生产线设备选型与工艺设计

日处理500吨的锡矿选矿生产线，是中型锡矿项目的主流规模。年处理量可达15-18万吨，既能形成规模效应，又不会像千吨级生产线那样投资过大、管理复杂。锡矿石类型多样——砂锡矿与脉锡矿性质不同，粗粒嵌布与细粒嵌布的选别流程也有差异。以下按不同类型分别给出设备配置方案和工艺设计要点，供选厂投资决策参考。

一、工艺设计核心原则

锡矿选矿工艺设计必须围绕一个核心原则：避免锡石过粉碎。锡石性脆，比重6.4-7.1，一旦过度粉碎至-0.037mm以下，重选回收率会大幅下降。

阶段磨矿、阶段选别是锡矿选矿的经典策略。车河选矿厂的实践表明，采用两段磨选流程处理锡石粗精矿，在精矿品位基本一致的情况下，回收率可提高6%。其关键在于：一段磨矿磨至-1.0mm或-1.6mm，采用扇形溜槽粗选、摇床精选，将55%-60%的锡金属提前选出作为最终精矿，尾矿进入二段磨矿再选，有效减少了锡石过粉碎。

细磨入选、泥砂混选是另一个值得关注的工艺方向。针对锡石结晶粒度细（0.15~0.074mm）的矿石，一段磨矿粒度-0.6mm、二段磨矿、三段选别、不分级脱泥、泥砂混选的工艺路线，可获得锡品位16.12%、回收率74.33%的选别指标。这一方案打破了“分级脱泥优先”的传统思路，对细粒锡石的回收有积极意义。

二、砂锡矿选矿设备配置方案（日处理500吨）

适用矿况

砂锡矿（冲积型、坡积型），锡石已单体解离，无需破碎和磨矿。原矿含泥量10%-25%，锡石粒度0.074-2mm，粗细混合分布。

推荐工艺流程

洗矿脱泥 → 筛分分级 → 跳汰机粗选 → 螺旋溜槽扫选 → 摇床精选 → 细泥回收

设备配置清单

给料与洗矿系统

受料仓容积20-30立方米，钢混或钢结构，配格筛（筛孔80-100mm），约5-8万元。重型板式给料机规格1.2-1.5米宽，功率22-37kW，均匀给料，约8-15万元。

圆筒洗矿机规格Φ2.0-2.5×7.5-9.0m，功率75-110kW，用于去除粘土、解离锡石，约25-40万元。如含泥量超过20%，需增加槽式擦洗机（规格2JC-900型，双轴，功率45-55kW×2，约15-25万元）。

高压水泵流量150-200m³/h，压力0.4-0.6MPa，功率75-90kW，约4-8万元。

筛分分级系统

双层振动筛规格2.4×6.0m或3.0×7.2m，上层筛孔15-20mm，下层筛孔2-6mm，功率22-37kW，约8-15万元。

水力旋流器组规格Φ200-250mm，8-12台并联，聚氨酯材质，用于细粒脱泥，约6-12万元。旋流器给矿泵规格8-10寸，高铬材质，功率90-132kW，约4-8万元（一用一备）。

重选系统

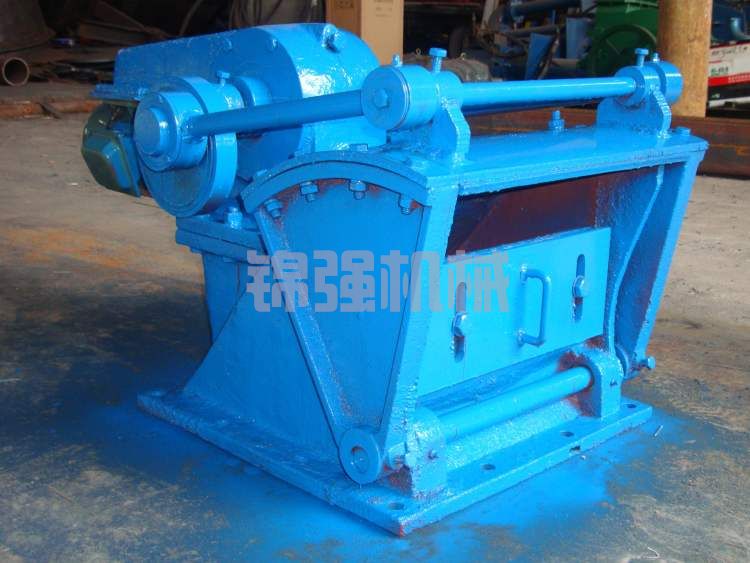

跳汰机：JT5-2型锯齿波跳汰机或梯形跳汰机，处理能力15-20吨/小时·台，功率7.5-11kW/台，数量4-6台并联，约25-40万元。跳汰机处理粗粒级，是砂锡矿粗选的核心设备。

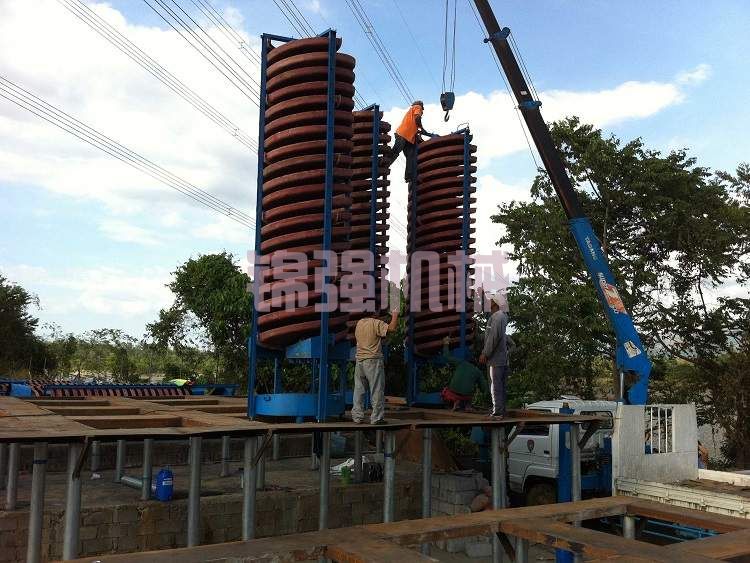

螺旋溜槽：Φ1200mm，5-6圈，无动力，处理能力2-4吨/小时·台，数量40-60台并联，约20-35万元。螺旋溜槽处理中细粒级，能耗低、无运动部件，适合大规模扫选。

摇床：6-S型或云锡式，88-120槽细砂床面，电机功率1.1kW/台，处理能力0.5-1.0吨/小时·台，数量40-60台（用于精选），约30-50万元。

离心选矿机：Φ1000-1200mm，聚氨酯内衬，功率15-22kW/台，处理能力8-15吨/小时·台，数量2-4台（用于细泥回收），约15-25万元。

脱水系统

精矿浓缩机Φ9-12m，中心传动，功率5.5-7.5kW，约10-15万元。精矿压滤机过滤面积40-60m²，自动拉板式，功率7.5-11kW，约8-15万元。

砂锡矿方案投资汇总

三、脉锡矿选矿设备配置方案（日处理500吨）

适用矿况

脉锡矿（石英脉型、云英岩型），锡石与石英等脉石共生，需破碎、磨矿解离。原矿锡品位0.3%-0.8%，锡石嵌布粒度0.074-0.5mm，属中细粒嵌布。

推荐工艺流程

三段破碎 → 一段磨矿 → 分级 → 跳汰/螺旋溜槽粗选 → 二段磨矿 → 摇床精选 → 细泥浮选（可选）

设备配置清单

破碎筛分系统

颚式破碎机（粗碎）规格PE600×900或PE750×1060，功率55-90kW，给矿粒度≤500mm，产品粒度≤100mm，约10-18万元。

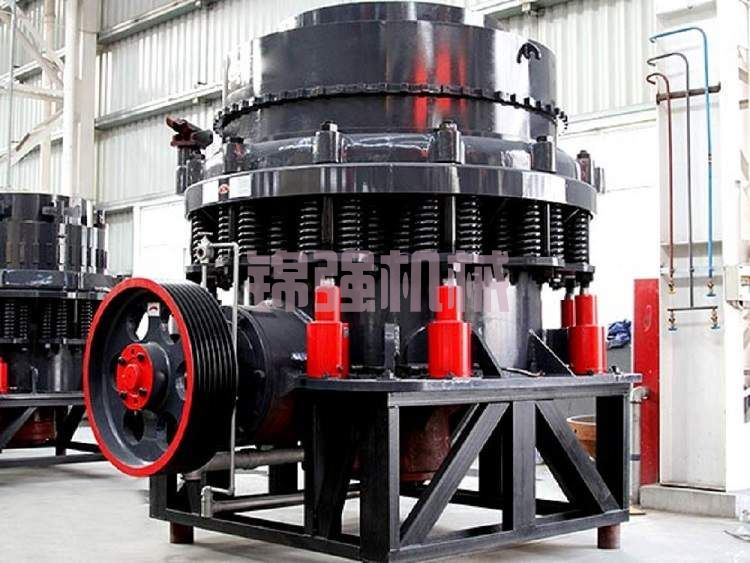

标准圆锥破碎机（中碎）规格Φ1200或Φ1650，功率75-110kW，产品粒度≤30mm，约15-25万元。

短头圆锥破碎机（细碎）规格Φ1650或Φ2200，功率110-185kW，产品粒度≤10-12mm，约25-40万元。

双层振动筛（筛分分级）规格2.4×6.0m或3.0×7.2m，筛孔30mm和12mm，功率22-30kW，约8-15万元。

磨矿分级系统

棒磨机（一段粗磨）：Φ2700×3600mm或Φ3200×4500mm，溢流型，功率280-400kW，产品细度-0.074mm占40%-50%，是锡矿粗磨的首选，可减少锡石过粉碎，约45-80万元。

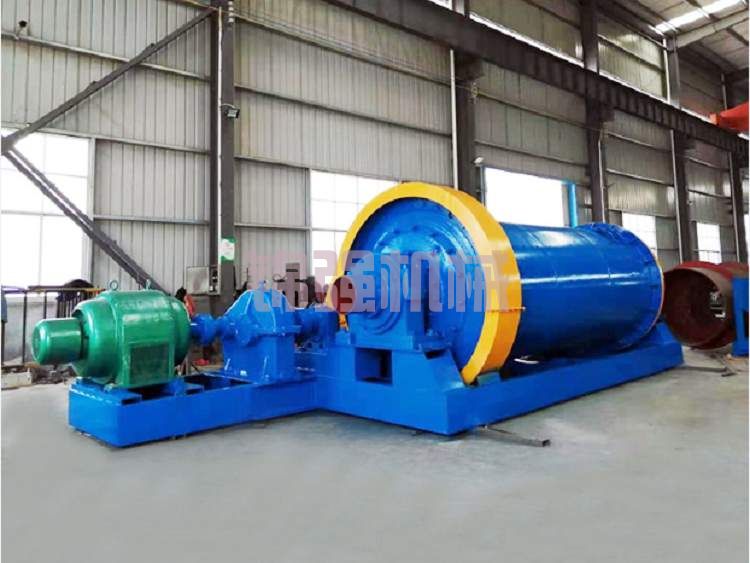

球磨机（二段细磨）：Φ3200×4500mm或Φ3600×6000mm，格子型，功率630-1000kW，产品细度-0.074mm占70%-85%，约80-150万元。

水力旋流器组：Φ250-350mm，8-12台并联，聚氨酯内衬，用于磨矿分级，约8-15万元。

螺旋分级机：Φ2000-3000mm，高堰式或沉没式，功率11-22kW，约8-15万元。

重选系统

跳汰机：JT3-1或JT5-2型，处理能力10-15吨/小时·台，功率5.5-7.5kW/台，数量3-5台并联（粗粒级回收），约15-25万元。

螺旋溜槽：Φ1200mm，5圈，无动力，处理能力2-4吨/小时·台，数量30-50台并联（中粒级扫选），约15-30万元。

摇床：6-S型或云锡式，88-120槽床面，电机功率1.1kW/台，处理能力0.5-1.0吨/小时·台，数量40-60台（精选），约30-50万元。

离心选矿机：Φ1000-1200mm，聚氨酯内衬，功率15-22kW/台，处理能力8-15吨/小时·台，数量2-4台（细粒回收），约15-25万元。

浮选系统（可选，用于细粒锡石）

浮选机：XJK-4或JJF-8型，6-8槽串联，功率7.5-11kW/槽，约20-35万元。加药设备（搅拌桶、药剂箱、加药泵），约5-10万元。

脱水系统

精矿浓缩机Φ12-15m，约12-20万元。精矿压滤机40-80m²，自动拉板式，约10-20万元。尾矿压滤机80-150m²（如需干排），约15-30万元。

脉锡矿方案投资汇总

四、工艺设计关键参数

磨矿细度控制

锡矿磨矿细度的确定原则是“能收早收”，避免过磨。对于锡石嵌布粒度0.15-0.074mm的矿石，一段磨矿细度控制在-0.2mm占70%左右较为合适。对于锡石呈粗细不均匀嵌布的矿石，采用两段磨选流程：一段磨至-1.0mm或-1.6mm，先回收55%-60%的锡金属，再对尾矿进行二段磨选。

重选工艺配置

单一重选适用于锡石粒度大于0.074mm、杂质较少的情况，回收率65%-75%，成本低、无污染。重选加磁选适用于含磁黄铁矿、钛铁矿的矿石，可提升精矿品位3-5个百分点。重-磁-电联选适用于含硫、铁、锆等复杂重砂，回收率可达75%-88%，精矿品位可达65%以上。

分级与脱泥

旋流器分级质效率一般要求达到50%-65%。对于细粒锡石回收，小直径旋流器（直径75-150mm）分级效率更高。脱泥作业的给矿浓度控制在10%-20%，沉砂嘴直径一般为旋流器直径的20%-25%。

五、投资与运营成本参考

总投资范围

砂锡矿方案设备投资200-330万元，含土建总投资250-400万元，配套费用包括场地平整、电力、供水、尾矿处理等。脉锡矿方案设备投资370-660万元，含土建总投资460-810万元。

吨矿运营成本估算

以日处理500吨、年处理15万吨计算。砂锡矿吨矿运营成本约13-21元/吨，其中电费8-12元，水费1-2元，备件消耗1-2元，人工3-5元。脉锡矿吨矿运营成本约31-59元/吨，其中电费15-25元，水费1-2元，钢球介质4-8元，备件2-3元，人工4-6元，药剂5-15元。

六、综合选型建议

七、设计注意事项

避免过粉碎是核心原则：锡石性脆，过粉碎后重选回收率大幅下降。磨矿设备应优先选择棒磨机进行一段粗磨，采用阶段磨矿、阶段选别，合格粒级及时分离。

洗矿脱泥不可省略：砂锡矿和高泥脉锡矿必须经过洗矿，否则粘土会包裹锡石、干扰重选。含泥量15%-25%配置圆筒洗矿机，超过25%需增加槽式擦洗机。

细泥处理系统要跟上：当-0.037mm含量超过20%时，必须配置细泥回收系统。离心选矿机、矿泥摇床是细泥回收的主力设备。

做选矿试验再定方案：同一地区的矿石性质可能有差异。选厂设计前必须做选矿试验，确定最佳工艺流程和设备参数。基础试验服务费约5000-15000元/矿样。

日处理500吨的锡矿选矿生产线，砂锡矿方案总投资约250-400万元，脉锡矿方案约460-810万元。工艺流程设计的核心是避免锡石过粉碎，采用阶段磨矿、阶段选别策略。建议在投资前取代表性矿样进行选矿试验，以试验数据指导设备选型和工艺设计。
