溢流型球磨机

溢流型球磨机

  • 处理量:0.65-615t/h
  • 给料粒度:≤25mm
  • 加工物料:水泥、新型建材、硅酸盐、耐火材料、化肥、黑色金属的选矿和有色金属、玻璃陶瓷等
在线咨询

溢流型球磨机处理量

0.65-615t/h

溢流型球磨机给料粒度

≤25mm

溢流型球磨机加工物料

水泥、新型建材、硅酸盐、耐火材料、化肥、黑色金属的选矿和有色金属、玻璃陶瓷等

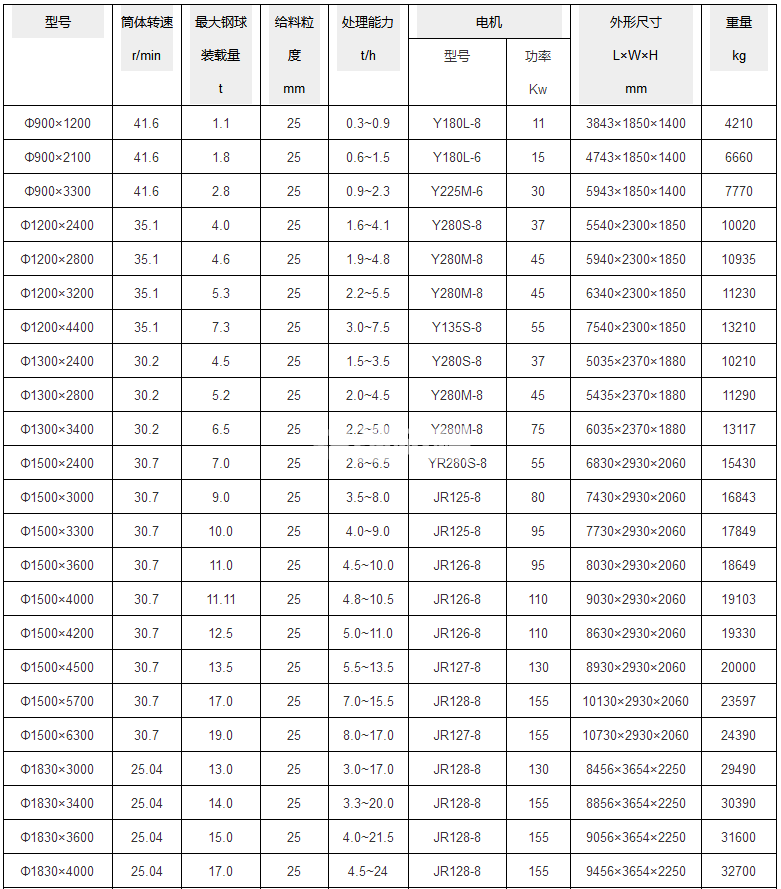

溢流型球磨机技术参数

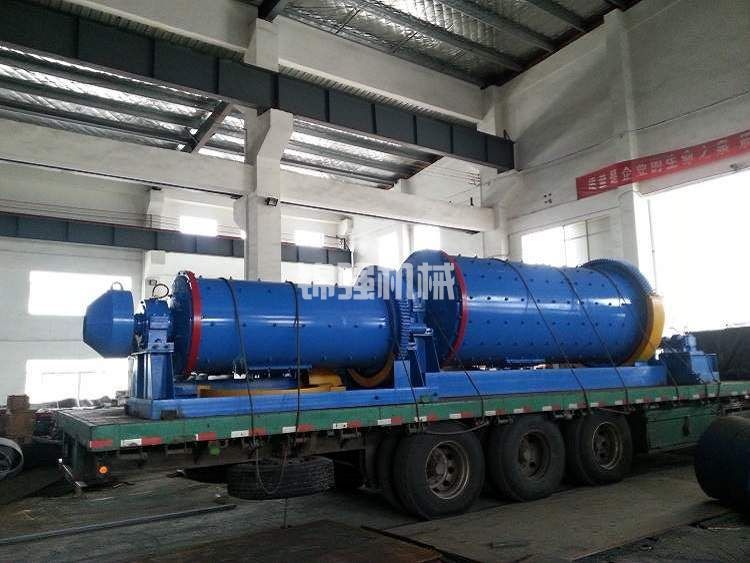

溢流球磨机(图1)

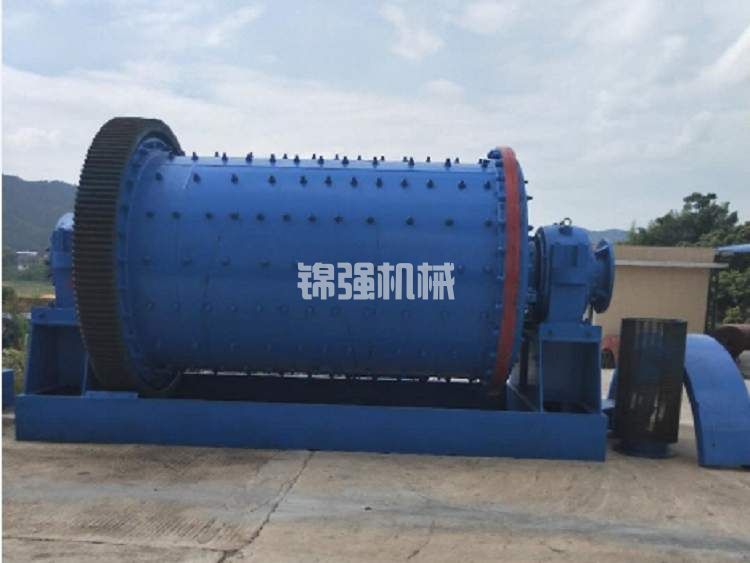

溢流球磨机(图2)

溢流型球磨机介绍

溢流型球磨机是一种利用溢流基本原理,使筒内达标的煤浆表面高于进料口平面图后下泻的球磨机,也是选矿厂常用的湿试球磨机机械设备。这种溢流球磨机设备也常见于混凝土、铝硅酸盐产品、新型建筑装饰材料、耐火保温材料、有机肥、灰黑色和稀有金属选矿厂及其玻璃陶瓷等制造领域。

锦强矿山机械环保节能溢流球磨机设备采用滚动轴承安装结构,比传统活塞销结构环保节能10-20%。新型环保溢流球磨机设备故障率低,维护时间缩短,润化维护方便。溢流型球磨机设备的结构主要由简体字、轴承端盖、主滚动轴承、空心电机轴、旋转部分和给矿器组成。

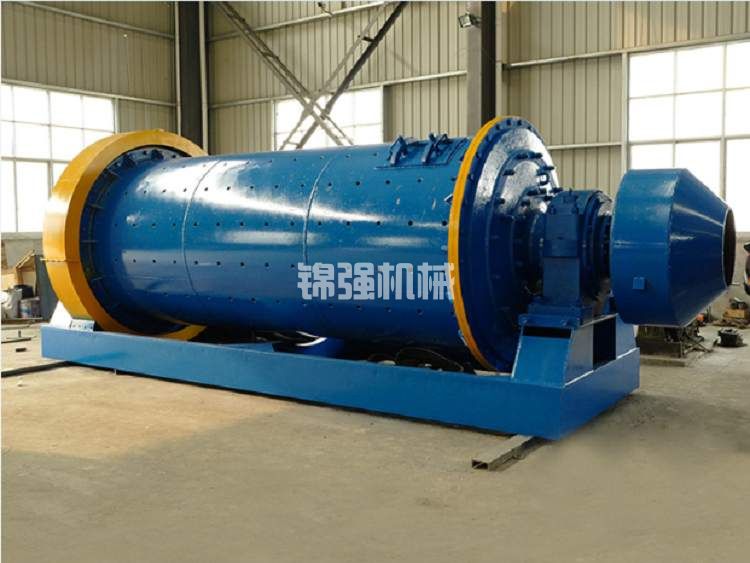

溢流型球磨机(图1)

溢流球磨机工作原理

主滚动轴承是溢流球磨机的核心部件,必须高度重视其润化。一般采用稀油集中循环系统润化,油流通过泵分四个方向压入滚动轴承和旋转轴承,然后排入滚动轴承底部的排油管道,再流入汽车油箱。对于中小型球磨机,有选择气环全自动润化、油标漏油润化或固体润滑剂等方法。一些采矿厂配备了熄火自动报警系统,以确保润化的稳定性。溢流型球磨机根据两侧的空心轴支撑在主滚动轴承上,两个空心轴对颈,一个可以在主滚动轴承上径向伸缩,另一个可以固定。由于球磨机的传动齿轮会产生向力,所以一个空心电机轴在设计方案时含有两个凸肩,凸肩之间的间距正好相当于活塞销的长度,从而避免径向健身。另一个空心电机轴没有凸肩,其长度超过活塞销长度5-25毫米。当筒节因热而拉伸或由于荷载而拉伸时,可以在一定范围内随意伸缩。一般选择靠近传动系统齿轮的电机轴作为固定空心电机轴。空心电机轴配有锥形轴套9和滚动轴承轴套10。空心电机轴与内垫之间的配合规定严格,密封性能多方面必要。为使球磨机内煤浆面具有一定的坡度,下料端空心电机轴的内径略大于送料端空心电机轴的内径。空心电机轴的内表面可以是光滑的表面,也可以是含有螺旋绞龙叶片的双向螺旋绞龙叶片,用于在矿端空心电机轴上输送原材料;下料端空心电机轴内的反向螺旋绞龙叶片可以使砂原材料返回,避免球跑出。传动系统大齿轮7固定在排矿端筒节上,与传动齿轮6齿合,电机根据传动齿轮和大齿轮推动筒体。

溢流型球磨机(图2)

安装溢流球磨机设备注意事项

1.机械设备应安装在水平混凝土上,并用地脚螺钉固定。

2.安装时注意主人体和水平的垂直。

3.安装后检查各位置地脚螺栓是否松动,服务器仓门是否拧紧,如请进行拧紧。

4.根据机械设备的驱动力配备电源插头和自动开关。

5.检查结束后,进行空载试运行,试运行一切正常即可进行生产制造。

溢流型球磨机(图3)

溢流球磨机的排矿是由于下料端的空心轴颈略微超过送料端的空心轴颈,导致粉磨机内的煤浆向下料端有一定的坡度。当煤浆表面的高宽比高于下料口内径最小的母线槽时,煤浆溢流排出球磨机。这是非非强制的高料位排矿,下料速度慢。因此,矿物在机身停留时间长,物质的合理效果低。因此,溢流型球磨机设备过磨严重,产量低于同规格型号的方格型。
