50吨/小时铬矿选矿设备配置

核心结论速览

50吨/小时（日产1000吨）是大型铬矿选厂的基准规模，年处理原矿约30万吨，设备投资580-750万元，总投入850-1200万元。

核心设备配置为重型板式给料机加双圆筒洗矿机（Φ2800×10000mm）加重型双层振动筛（3600×7200mm），大型水力旋流器组（FX-500×12），螺旋溜槽组（96-120台）加摇床组（36-48台），弱磁选机加强磁选机（8-10台），大型浓缩机（NZ-30型）加压滤机（400㎡，4-6台）。

吨矿运营成本约18-30元，年产精矿约14000-18000吨，年产值约5000-7000万元，静态回收期约12-18个月。

一、50吨/小时规模的适用场景与经济性

50吨/小时处理能力是大型铬矿选厂的基准规模，时产50吨对应日产1000吨（按每天20小时运行），年处理原矿约30万吨（年运行300天）。这套配置适合储量300万吨以上、矿体连续性好、开采年限超过15年的大型矿山企业。

50吨/小时线的核心优势在于吨矿运营成本压至最低水平。设备实现大型化、自动化、系统化，整个生产线只需18-25人/班即可运转，人工成本占比降至总运营成本的8%-12%。同时，完整的强磁选和脱水系统确保回收率和精矿品质达到最优。

以原矿Cr₂O₃品位3.5%、重选加磁选联合回收率84%为测算基准，年产铬精矿约16000吨（按Cr₂O₃品位46%）。按铬精矿市场价3800-4500元/吨计算，年产值约6000-7200万元。扣除吨矿运营成本18-30元（年运营成本约540-900万元），年毛利约5100-6300万元。设备投资580-750万元，加上土建、安装、供水供电、尾矿库、辅助设施，总投资约850-1200万元，静态回收期约12-18个月。

二、核心设备配置清单与选型建议

50吨/小时铬矿选矿线的标准设备配置如下：

总装机功率约1800-2400kW，需配置2500-3150kVA变压器。配套供水系统要求处理水量约800-1200m³/h，循环水池容积不低于2000m³。

三、工艺路线

50吨/小时铬矿选矿线采用两段洗矿、两段分级、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、两段脱水的全流程配置。

两段洗矿与筛分

原矿（最大粒度可达800mm）经重型板式给料机均匀送入一段圆筒洗矿机（Φ2800×10000mm），筒体转速8-12转/分钟，高压水喷淋（水压0.4-0.6MPa）将黏土打散剥离。一段洗矿排矿进入重型双层振动筛（3600×7200mm），上层筛孔20mm，下层筛孔5mm。筛上粗粒（+20mm）作为废石排出，5-20mm粒级进入二段洗矿，-5mm筛下物料进入后续分级。

5-20mm物料进入二段圆筒洗矿机（Φ2800×10000mm）进行强力擦洗，将残留在颗粒表面的黏土彻底剥离。二段洗矿排矿进入第二组双层振动筛，按5mm和0.5mm分级。洗矿水用量按每吨原矿1.8-2.8吨控制，洗矿压力0.4-0.6MPa。

两段分级脱泥

-5mm筛下矿浆进入第一组水力旋流器组（FX-500×12）分级，分级粒度0.5mm。旋流器底流（0.5-5mm）进入粗粒重选系统，溢流（-0.5mm）进入第二组水力旋流器组分级，分级粒度0.074mm。旋流器给矿浓度控制在15%-20%，给矿压力0.15-0.25MPa，保证分级精度。

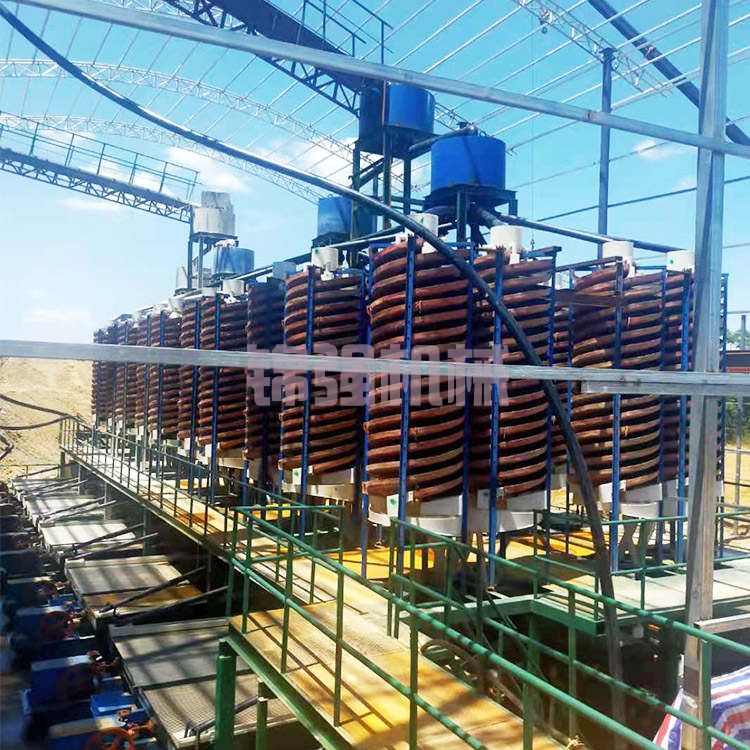

螺旋溜槽粗选与扫选

0.5-5mm粗粒级物料分配至40台螺旋溜槽并联粗选，粗选精矿进入摇床精选，粗选尾矿进入20台螺旋溜槽扫选。0.074-0.5mm细粒级物料分配至32台螺旋溜槽粗选，尾矿进入16台螺旋溜槽扫选。粗选段总抛尾率约65%-75%，扫选段额外提升回收率5-8个百分点。

摇床精选

粗精矿（品位35%-40%）进入48台摇床精选。采用分级给矿方式，+0.2mm粒级用粗砂床，0.074-0.2mm粒级用细砂床，分别产出精矿。摇床精矿品位可达46%-48%以上，中矿返回粗选或单独处理，尾矿进入强磁选段。

强磁选细粒回收

水力旋流器溢流（-0.074mm）、摇床中矿和部分尾矿合并进入强磁选段。先经弱磁选机（场强0.1-0.2T）去除磁铁矿等强磁性矿物，再进入立环高梯度磁选机（场强1.2-1.5T）回收细粒铬铁矿。强磁选精矿品位可达38%-42%，与摇床精矿合并作为最终产品。

两段脱水

精矿矿浆（浓度约20%-25%）进入NZ-30浓缩机浓缩至浓度60%-65%，底流进入六台400㎡隔膜式压滤机压滤至含水率10%-12%。尾矿矿浆进入带式过滤机脱水或排入尾矿库。浓缩机溢流和压滤机滤液返回循环水池重复使用，循环水利用率可达90%以上。

四、与中小型规模的对比

五、常见技术问题

问：50吨/小时线为什么要用DCS集中控制而非PLC？
设备数量超过100台，各工序之间的物料平衡和水量平衡耦合性强。DCS系统具有更强的数据处理和复杂回路控制能力，可同时监控给料量、浓度、压力、流量等数百个参数，实现全流程自动调节。PLC在小规模线中足够，但大型线必须用DCS才能保证协同稳定。

问：循环水系统如何配置？
大型选厂的新鲜水取水量通常受到限制，循环水利用率需达到90%以上。循环水系统由回水池、冷却塔、循环水泵组和管路组成，浓缩机溢流和压滤机滤液全部回流。需配置水质监测和pH调节装置，防止水系统盐分累积影响分选效果。

问：50吨/小时线的建设周期一般多长？
从设备采购到投产运行，中型以上选厂通常需要12-18个月。土建工程（包括洗矿车间、重选车间、磁选车间、浓缩池、尾矿库等）约6-8个月，设备安装约3-4个月，调试和试运行约2-3个月。建议预留1-2个月的雨季停工缓冲期。

结论与建议

50吨/小时铬矿选矿设备配置的核心逻辑可概括为三条。设备大型化与系统化是降低吨矿成本的关键，吨矿投资降至2元/吨年左右，运营成本压至18-30元/吨。自动化是保障大型线稳定运行的必须手段，DCS集中控制确保数百台设备协同运转。水循环利用是大型选厂可持续运行的前提，循环水利用率需达到90%以上。

对于计划新建50吨/小时铬矿选矿线的客户，建议做好三件事。通过详细选矿试验验证全流程回收率和精矿品质，投资规模上千万的项目容不得工艺路线出错。统筹规划配套工程，供水、供电、尾矿库、运输道路等配套工程的投资往往不低于设备本身，需同步规划。评估原矿保障能力和产品市场，日处理1000吨意味着年处理30万吨，需确保原矿储量支撑15年以上，同时锁定精矿销售渠道。

如需详细技术方案和设备清单，请联系我们，我们将依据您的矿石数据提供定制化的选矿流程设计。
