20吨/小时铬矿选矿设备组合

核心结论速览

20吨/小时（日产400吨）是中型铬矿选厂的标配规模，年处理原矿约12万吨，设备投资250-350万元，总投入350-500万元。

核心设备配置为给料机加双圆筒洗矿机加振动筛、水力旋流器组、螺旋溜槽组（24-32台）加摇床组（12-16台）、弱磁选机加强磁选机、浓缩机加压滤机。

吨矿运营成本约25-40元，年产精矿约5000-7000吨，年产值约2000-3000万元，静态回收期约8-12个月。

选矿工艺采用两段洗矿、分级脱泥、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、两段脱水的完整流程，回收率可达80%-85%。

一、20吨/小时规模的适用场景与经济性

20吨/小时处理能力是中型铬矿选厂的标准规模，时产20吨对应日产400吨（按每天20小时运行），年处理原矿约12万吨（年运行300天）。这套配置适合储量50万吨以上、矿体集中、开采条件好的中型矿山企业。

20吨/小时规模的核心优势在于流程完整、自动化程度较高、吨矿处理成本降至最低。相比10吨/小时配置，设备投资增加约一倍，但处理能力翻倍，单位运营成本进一步降低，同时可配置完整的强磁选和脱水系统，回收率和精矿品质均有提升。

以原矿Cr₂O₃品位3%、重选加磁选联合回收率82%为测算基准，年产铬精矿约5600吨（按Cr₂O₃品位46%）。按铬精矿市场价3800-4500元/吨计算，年产值约2100-2500万元。扣除吨矿运营成本25-40元（年运营成本约300-480万元），年毛利约1600-2200万元。设备投资250-350万元，加上土建、安装、辅助设施，总投资约350-500万元，静态回收期约8-12个月。

二、核心设备配置清单与选型建议

20吨/小时铬矿选矿线的标准设备配置如下：

设备名称	规格参数	数量	功率	功能定位
重型板式给料机	配套洗矿机给料	1台	约15kW	均匀给料
双圆筒洗矿机	Φ2400×8000mm	2台	75kW/台	两段洗矿脱泥
双层重型振动筛	2400×6000mm	2台	约22kW/台	筛分分级
水力旋流器组	FX-350×6	1组	配套泵75kW	分级脱泥
螺旋溜槽	Φ1200mm，5圈	32台	无动力	粗选与扫选
摇床	6-S型	12台	0.75kW/台	精选提品位
弱磁选机	场强0.1-0.2T，Φ1050×1800	3台	约5.5kW/台	除强磁性矿物
立环高梯度磁选机	场强1.2-1.5T	3-4台	约45kW/台	细粒铬铁矿回收
浓缩机	NZ-15型	1台	约7.5kW	精矿浓缩
隔膜式压滤机	200㎡	2台	约18.5kW/台	精矿最终脱水
带式过滤机	尾矿处理	1台	约22kW	尾矿脱水
渣浆泵	配套管路	8-10台	合计约150kW	矿浆输送
皮带输送机	配套	8-10条	合计约40kW	物料输送
自动加药系统	絮凝剂添加	1套	约3kW	浓缩助沉

总装机功率约550-700kW，需配置800-1000kVA变压器。配套供水系统要求处理水量约300-500m³/h，循环水池容积不低于800m³。

三、工艺路线

20吨/小时铬矿选矿线采用两段洗矿、分级脱泥、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、两段脱水的完整流程。

两段洗矿与筛分

原矿经重型板式给料机送入一段圆筒洗矿机（Φ2400×8000mm），筒体转速12-16转/分钟，高压水喷淋（水压0.3-0.5MPa）将黏土打散剥离。一段洗矿排矿进入双层重型振动筛，筛上粗粒（+20mm）作为废石排出，筛下物料进入二段圆筒洗矿机。二段洗矿进一步擦洗剥离残余黏土，排矿进入第二组双层振动筛，按5mm和0.5mm分级。

分级脱泥

-0.5mm筛下矿浆进入水力旋流器组（FX-350×6）分级。旋流器底流（0.074-0.5mm）进入螺旋溜槽粗选，溢流（-0.074mm）进入强磁选段。旋流器给矿浓度控制在15%-20%，溢流细度-0.074mm占85%-90%。

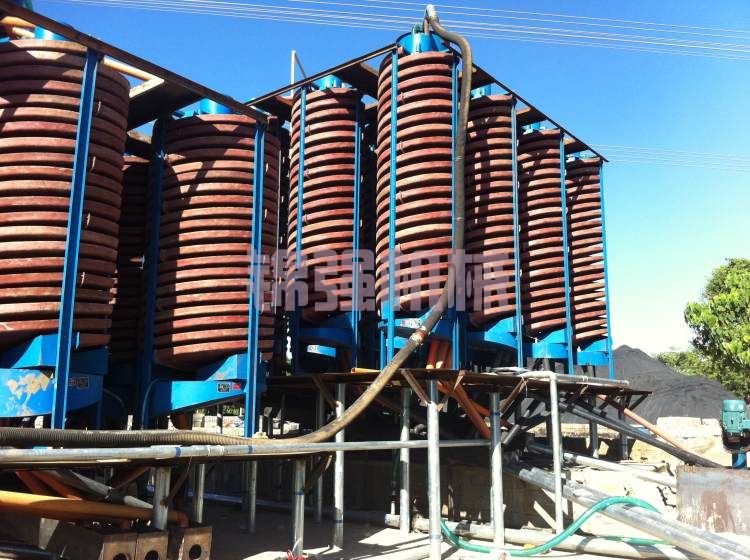

螺旋溜槽粗选与扫选

5-0.5mm粒级物料分配至16台螺旋溜槽并联粗选，粗选精矿品位约35%-40%，粗选尾矿进入8台螺旋溜槽扫选。旋流器底流（0.074-0.5mm）分配至8台螺旋溜槽粗选，尾矿进入4台螺旋溜槽扫选。粗选段总抛尾率约65%-75%，扫选段额外提升回收率5-8个百分点。

摇床精选

粗精矿（品位35%-40%）进入12台摇床精选。采用分级给矿方式，+0.2mm粒级用粗砂床，0.074-0.2mm粒级用细砂床，分别产出精矿。摇床精矿品位可达46%-48%以上，中矿返回粗选或单独处理，尾矿进入强磁选段。

强磁选细粒回收

水力旋流器溢流、摇床中矿和部分尾矿合并进入强磁选段。先经弱磁选机（场强0.1-0.2T）去除磁铁矿等强磁性矿物，再进入立环高梯度磁选机（场强1.2-1.5T）回收细粒铬铁矿。强磁选精矿品位可达38%-42%，与摇床精矿合并作为最终产品。

两段脱水

精矿矿浆（浓度约20%-25%）进入NZ-15浓缩机浓缩至浓度60%-65%，底流进入两台200㎡隔膜式压滤机压滤至含水率10%-12%。尾矿矿浆进入带式过滤机脱水或排入尾矿库。浓缩机溢流和压滤机滤液返回循环水池重复使用。

四、与其他规模的对比

对比维度	5吨/小时线	10吨/小时线	20吨/小时线
日处理量	100吨	200吨	400吨
年处理量	3万吨	6万吨	12万吨
设备投资	30-50万元	120-180万元	250-350万元
总投入	40-70万元	150-250万元	350-500万元
吨矿投资（元/吨年）	10-14	6-10	3-5
回收率	70%-75%	78%-82%	80%-85%
吨矿运营成本	35-50元	30-45元	25-40元
操作人员（人/班）	3-4	5-7	10-14
装机功率	55-75kW	200-250kW	550-700kW

结论与建议

20吨/小时铬矿选矿设备组合的核心逻辑可概括为三条。两段洗矿是大型选厂的标配，确保洗净率90%以上，为后续重选创造理想条件。螺旋溜槽加摇床加磁选的联合分选体系可实现全粒级覆盖，粗粒重选、细粒磁选各得其所，总回收率80%-85%。两段脱水保障生产连续性和产品质量。

对于计划新建20吨/小时铬矿选矿线的客户，建议做好三件事。寄送代表性矿样做选矿试验，验证各段回收率和最终产品指标，确定最佳工艺参数。根据原矿含泥量和细粒级含量确定设备台数，含泥量高的矿石需增加洗矿和脱泥设备容量。统筹考虑供水、供电和尾矿处理设施，中型选厂的配套工程投资往往不低于设备本身。
