【30秒速读】
模块化设计将锡矿选矿生产线拆分为独立的标准模块，各模块在工厂预装调试后运抵现场快速拼装，建设周期从传统模式的8-12个月缩短至3-4个月。
四大核心模块：破碎模块（颚破+圆锥破+振动筛）、磨矿模块（球磨机+分级机+旋流器）、重选模块（螺旋溜槽+摇床+脱水）、辅助模块（电控+供水+尾矿）。
模块化方案适合搬迁频繁的砂锡矿、海外项目、高原高寒等施工条件恶劣地区，福建紫金山某锡矿项目采用模块化设计后，安装工期从90天压缩到22天。
模块化设计比传统现场建设模式投资高8%-15%，但工期缩短带来的提前投产效益远超这个溢价，综合投资回收期反而更短。
核心制约因素：道路运输尺寸限制、现场吊装条件、模块接口标准化设计，三者缺一不可。
诊断要点：矿山建厂周期太长、施工条件太差、投产后想搬迁拆不掉——有没有像搭积木一样的建厂方式
福建紫金山一家锡矿开发企业的项目总监找到我，他们要开发一个残坡积型砂锡矿，原矿品位0.25%-0.35%，储量约80万吨，设计日处理500吨。但矿区位于山区，进场道路狭窄，大型施工设备进不来，而且矿体分布分散，预计3-5年后采完需要搬迁选厂。
他在电话里说：“传统建厂方式我太熟悉了——先做土建、再进设备、然后安装，前后至少8个月。我这矿服务年限也就5年，光建厂就占了快一年。而且山区施工，混凝土要自己拌、大型吊车进不来，工期根本不可控。最头疼的是，3年后矿采完了，选厂拆不掉——水泥基础埋在地下、设备拆下来锈迹斑斑，等于白扔。”
“我听说有模块化建厂的说法，像搭积木一样把设备装在钢结构底座上，工厂做好运过来拧螺丝接管道就行。拆的时候也能整个模块吊走，到下一个矿点再拼起来。有没有这种方案？成本比传统方案高多少？能省多少时间？”
这个需求很明确，也是越来越多中小型矿山和海外项目的共同诉求。模块化设计的关键在于：所有设备固定在钢制底架上，管道、电缆、控制线路在出厂前就连接好并完成预调试。现场只需要做基础、吊装就位、连接模块之间的接口、通电通水，就能快速投产。
诊断要点：查道路运输限制、查现场吊装条件、查各模块的重量和尺寸极限
到现场后做了四件事。
第一件事，勘测进场道路。从国道到矿区约12公里山路，路面宽度3.2-4.5米，最小转弯半径12米，最大纵坡11%。路上有3座小桥，载重限20吨。这些数据决定了模块的尺寸和重量上限：模块宽度不超过2.8米（含运输固定架），高度不超过3.2米，单模块总重量不超过18吨（考虑桥梁限载和运输车辆承载）。
第二件事，查现场吊装条件。矿区有一块约800平米的台地可以作为选厂用地，但周围有高压线（高度约8米）和一棵古树，限制了吊车的臂展。最大可用吊车为50吨汽车吊，吊装半径12米内的最大起重量约15吨。这意味着超过15吨的模块需要拆分运输、现场组装，或者在模块设计时就分成更小的单元。
第三件事，核算传统建设模式的时间线。如果按传统方式建厂，从场平到投产至少需要：
场平及基础施工：60天（山区石方开挖难度大）
土建施工（厂房浇筑）：120天
设备安装：90天
管道及电气安装：45天
调试及试生产：30天
合计345天（约11.5个月）。
第四件事，设计模块化方案的初步拆分方案。根据运输和吊装条件，将生产线拆分为11个模块：
破碎模块分为3个子模块：颚破单元（8吨）、圆锥破单元（12吨）、振动筛单元（6吨），因圆锥破单元12吨<15吨吊装限制，可整体吊装。
磨矿模块分为2个子模块：球磨机单元（18吨，超限）需要拆分——筒体（12吨）和电机+减速机（6吨）分开运输、现场组装；分级机单元（8吨）整体。

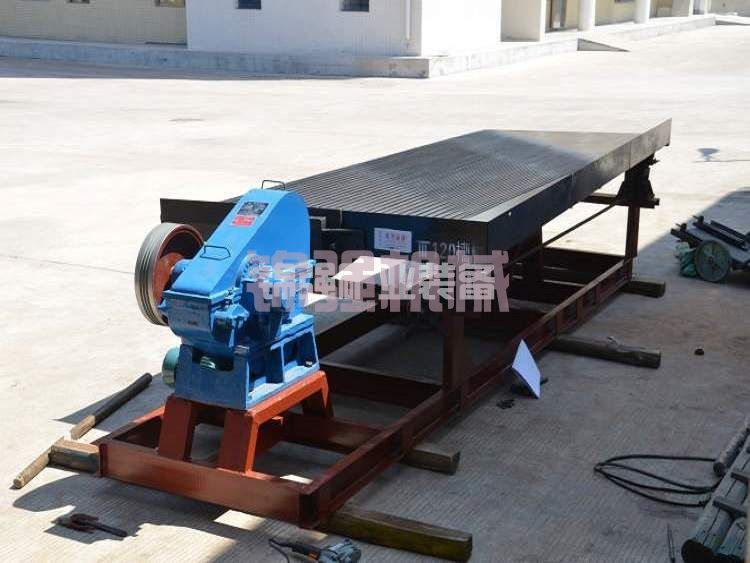

重选模块分为4个子模块：螺旋溜槽组（含16台溜槽固定在钢架上，10吨）、摇床组（24台摇床分两排固定，14吨）、精矿脱水单元（6吨）、矿浆分配单元（5吨）。
辅助模块分为2个子模块：电控及配电单元（5吨）、供水及管道单元（8吨）。
共计11个模块，最大整体吊装单元14吨（摇床组），满足15吨限制。
诊断要点：传统建设模式的“时间-成本-搬迁”三重困境，模块化设计逐一破解但需克服运输和接口标准化难题
病因一：传统模式土建与设备安装串行，工期长
传统选厂建设是“先厂房后设备”的串行模式。必须在土建完成后才能进行设备安装，两个阶段无法重叠。土建施工受天气、混凝土养护周期影响，山区项目尤其不可控。模块化方案将设备安装在钢制底架上，不需要混凝土厂房（只需设备基础墩），土建与设备制作并行，安装时模块到位即可，节省了厂房施工和交叉等待时间。
病因二：传统模式对现场施工力量要求高
山区项目往往缺乏熟练的安装工人，大型设备吊装、焊接、管道安装都需要专业人员。模块化方案把90%以上的安装工作放在工厂完成，现场只需要吊装就位、接口连接、通电通水。工厂预装环境可控，质量有保障，对现场施工力量的依赖大大降低。
病因三：传统模式搬迁几乎等于“报废”
传统选厂的设备基础和厂房都是混凝土结构，设备拆下来后基础无法再利用。模块化方案的设备全部安装在钢制底架上，搬迁时只需断开接口、吊装模块、运到新址重新拼装。钢制底架可重复使用3-5次，搬迁成本仅为原建设成本的15%-20%。
病因四：模块化需要解决“接口标准化”问题
模块化设计的最大技术难点不在于设备本身，而在于模块之间的接口标准化。模块之间的管道接口（法兰规格、压力等级）、电气接口（电压、信号类型、通讯协议）、控制接口（PLC通讯协议）都必须统一设计。接口不统一，模块到现场就“拼不上”。
诊断要点：四大核心模块+11个子模块，工厂预装、现场拼装，建设周期压缩至110天
处方一：模块总体设计（11个模块）

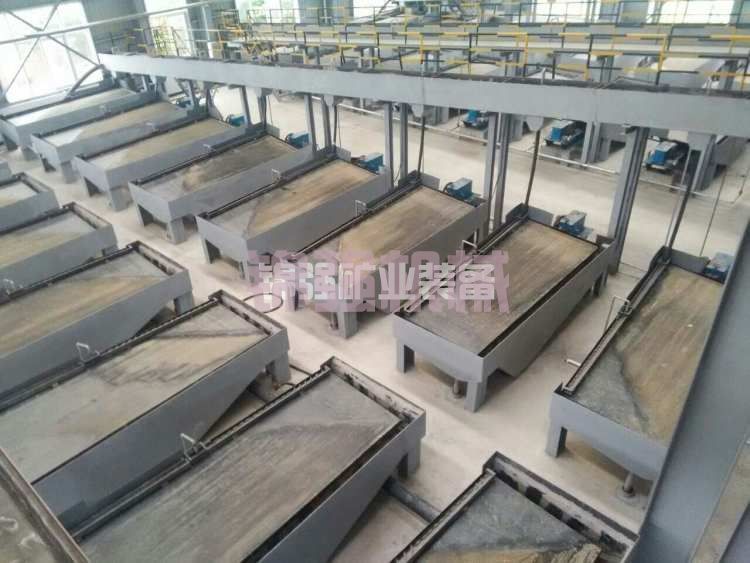

| 模块编号 | 模块名称 | 重量(吨) | 尺寸(m) | 包含内容 |
|---|---|---|---|---|
| M1 | 颚破单元 | 8 | 5.0×2.6×3.0 | PE750×1060颚破+给料斗+皮带 |
| M2 | 圆锥破单元 | 12 | 5.5×2.8×3.2 | PYB1750圆锥破+电机+油站 |
| M3 | 振动筛单元 | 6 | 4.5×2.6×2.5 | 2YK1848振动筛+给料箱 |
| M4 | 球磨机筒体 | 12 | 6.0×2.4×2.2 | MQG2736筒体（不含电机） |
| M5 | 球磨机电机单元 | 6 | 3.0×2.2×2.0 | 电机+减速机+联轴器 |
| M6 | 分级机单元 | 8 | 6.5×2.6×2.8 | FG-20螺旋分级机 |
| M7 | 螺旋溜槽组 | 10 | 6.0×2.8×3.0 | 16台Φ600溜槽+给矿分配器 |
| M8 | 摇床组 | 14 | 7.5×2.8×2.8 | 24台6-S摇床+平台 |
| M9 | 精矿脱水单元 | 6 | 4.0×2.4×2.6 | 浓缩机+过滤机+包装机 |
| M10 | 电控单元 | 5 | 4.5×2.4×2.8 | 配电柜+PLC柜+操作台 |
| M11 | 供水管道单元 | 8 | 5.0×2.5×2.5 | 水泵+管道+阀门+水箱 |
11个模块总重95吨，分11车次运输。最大模块为M8（14吨）和M4（12吨），均不超过运输限重和吊装限制。
处方二：模块钢制底架设计

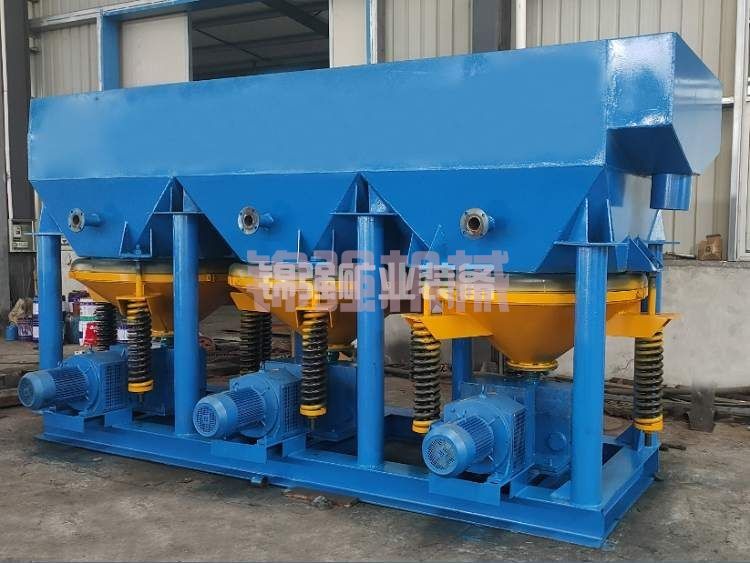

每个模块的钢制底架用H型钢（300×150mm）焊接，底架底部设4个吊装耳座（用于吊装）和4个地脚螺栓孔（用于现场固定）。底架与设备之间设减振垫（厚度20mm橡胶板），减少振动传递。
底架设计时考虑以下因素：
运输时的固定点（不少于4个）
吊装时的重心位置（偏差不超过100mm）
现场固定后水平度可调（每个地脚螺栓处设调节垫片）
处方三：模块接口标准化
所有模块之间的接口采用统一标准：
管道接口：DN100、DN150、DN200三种规格，法兰标准GB/T 9119-2010，PN1.0MPa。
电气接口：电压380V/50Hz（动力）、220V/50Hz（控制），电缆采用快插接头。
控制接口：Profibus-DP通讯协议，所有模块的PLC通过总线连接。
给水接口：DN80法兰，工作压力0.3MPa。
处方四：现场拼装流程
第一阶段（第1-7天）：基础施工。现场做11个设备基础墩（每个约2-3m³混凝土），不建厂房，只做防雨顶棚（钢结构+彩钢瓦）。
第二阶段（第8-20天）：模块吊装就位。按M1→M2→M3（破碎模块）、M4→M5→M6（磨矿模块）、M7→M8→M9（重选模块）、M10→M11（辅助模块）的顺序吊装。每台吊装时间约2-4小时，13天完成全部吊装。
第三阶段（第21-40天）：接口连接。管道焊接或法兰连接、电缆敷设、控制线连接。因接口标准化，连接工作量大幅减少。
第四阶段（第41-60天）：单机调试和联动试车。先单机运转（2周），再全系统联动带水试车（1周），最后带料试生产（1周）。
第五阶段（第61-80天）：带料试生产及优化。出现的问题及时调整，一般1-2周可稳定运行。
总建设周期约80-110天，比传统模式（345天）缩短约68%。
处方五：投资对比
| 项目 | 传统模式 | 模块化模式 | 差异 |
|---|---|---|---|
| 设备采购 | 1200万元 | 1280万元（+6.7%，含钢架和工厂预装） | +80万元 |
| 土建工程 | 680万元 | 180万元（基础墩+防雨顶棚） | -500万元 |
| 安装工程 | 240万元 | 85万元（现场拼装） | -155万元 |
| 运输费 | 25万元 | 35万元（模块运输费稍高） | +10万元 |
| 管理及调试 | 60万元 | 40万元（调试时间短） | -20万元 |
| 总投资 | 2205万元 | 1620万元 | -585万元 |
模块化方案总投资比传统模式低约26.5%，主要节省在土建和安装上。
诊断要点：建设周期从11.5个月压缩到3个月，提前8个月投产，提前产出效益远超投资节省
该矿按模块化方案实施后，从基础施工到带料试生产共用了92天。以下是关键时间节点对比：
| 阶段 | 传统模式(天) | 模块化模式(天) | 节省 |
|---|---|---|---|
| 场平及基础 | 60 | 7 | 53 |
| 土建厂房 | 120 | 0（无厂房） | 120 |
| 设备安装 | 90 | 20 | 70 |
| 管道电气 | 45 | 20 | 25 |
| 调试试产 | 30 | 45（含优化） | -15 |
| 总计 | 345 | 92 | 253 |
模块化的调试时间比传统模式略长（45天 vs 30天），因为模块化系统的集成度高、各模块之间的协同需要更多现场验证。但总体节省了253天（约8.4个月）。
最终投产后指标：
| 指标 | 设计值 | 实际值 |
|---|---|---|
| 处理量 | 500吨/天 | 520-540吨/天 |
| 原矿锡品位 | 0.30% | 0.28%-0.33% |
| 精矿品位 | 42% | 43.5% |
| 综合回收率 | 75% | 76.2% |
提前8个月投产带来的效益：
按日处理500吨、年工作300天、原矿品位0.30%、回收率75%、锡价14万元/吨计算：
年产值：500×300×0.30%×75%×14万=4725万元
提前8个月投产即提前回收3150万元产值
模块化比传统模式投资节省585万元
合计总收益优势：3150+585=3735万元
搬迁时模块化方案的优势更加明显。该矿服务年限5年，按传统模式搬迁费用约800-1000万元（设备拆除、运输、重装、新厂土建）。模块化模式搬迁费用约220-280万元（模块整体吊装、运输、再拼装），节省约600-700万元。
诊断要点：模块接口的维护、底架防腐、搬迁时的吊装顺序是长期使用和重复搬迁的关键
医嘱一：模块之间的柔性连接每半年检查一次
模块之间的管道和电气接口采用柔性连接（橡胶软管或金属软管），以吸收模块之间的微小位移和振动。每半年检查一次柔性接头的密封性和老化程度，橡胶软管使用3年以上需更换。所有快插电气接头每月检查一次接触电阻，超过0.5Ω时清洁触点或更换接头。
医嘱二：钢制底架每年做一次防腐处理
模块的钢制底架长期暴露在潮湿环境中（尤其是在南方矿山），锈蚀是影响模块寿命的主要因素。每年雨季前后检查底架表面防腐涂层，如有锈斑及时打磨补漆（环氧富锌底漆+聚氨酯面漆）。底架底部的接地扁铁和地脚螺栓是腐蚀重点，每月检查一次紧固状态和锈蚀程度，锈蚀超过截面20%时需更换。
医嘱三：搬迁时严格按照“后装先拆、先装后拆”的顺序
模块化设计的优势是可搬迁，但搬迁顺序有讲究。模块之间有管道和电缆连接，必须按安装的逆序拆除——先拆M11供水模块、M10电控模块等外围模块，再拆M7-M9重选模块，然后拆M4-M6磨矿模块，最后拆M1-M3破碎模块。新址安装时按M1→M2→…→M11的顺序。不按顺序拆装会导致模块之间的接口无法对齐。每次搬迁前编制详细的拆装顺序表并现场确认。
【关于本文】
本文数据基于锡矿选矿生产线模块化设计的行业典型示例。模块化方案的模块拆分、重量和尺寸受道路运输、现场吊装和设备基础条件的限制，不同项目的模块划分方案需根据具体条件定制。本文推荐的11模块方案适用于日处理500吨的常规锡矿重选流程，处理量不同则模块划分不同。模块化设计比传统模式更适合海外项目、偏远山区项目和需搬迁的砂锡矿项目，对于大型固定矿山（服务年限>10年）则需综合评估溢价和缩短工期的效益平衡。建议实施前进行详细的运输路勘和吊装方案论证。
