水力分级箱

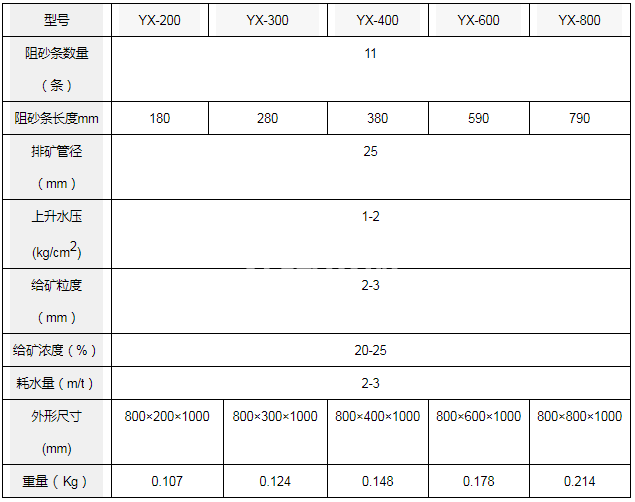

水力分级箱技术参数

水力分级箱介绍

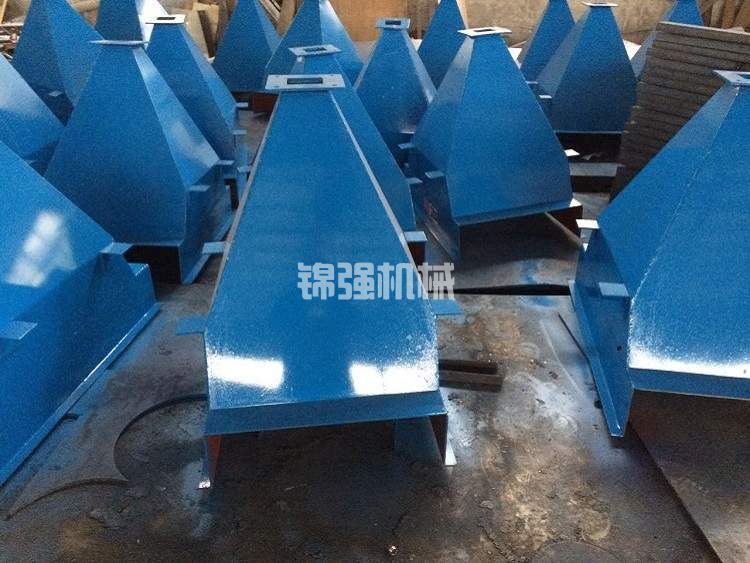

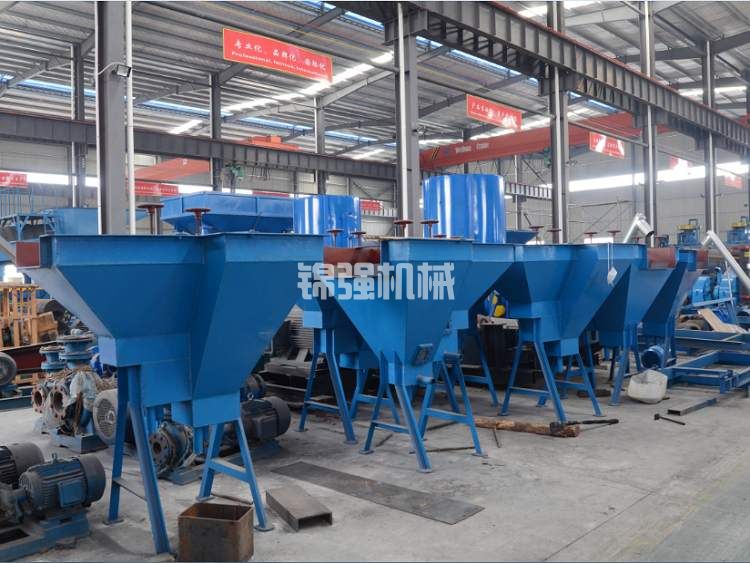

水力分级箱是一个铁角锥箱，上部有楔形阻砂条，下部有分级箱底阀。通常由一系列宽度从200毫米到800毫米的分级箱与普通水槽相连，沉砂由粗到细排出。是一种选矿通用的水分分级设备。

槽式水力分级箱又称典瓦(Denver)型水力分级箱，是扰沉降条件的水分分级设备。机体形状为一角锥形箱，箱内垂直隔板分为4~8个分级室。每间房间的断面积为200mm×200mm。筛板设置在离室底一定高度。

水力分级设备工作原理。

筛板上有36~72个直径为3~5毫米的筛孔。压力水从筛板下方进入，通过筛孔向上流动。矿粒群悬浮在筛板上方，干涉沉降分层。粗颗粒通过筛板中心孔排出，排出由锥形塞控制。矿浆从一侧进入，依次进入每个房间，每个房间的上升速度逐渐降低，从而得到从粗到细的各级产品。分级室内上升水速分布是否均匀，对分级效果有重要影响。减少筛孔，相应增加筛孔数量，可以在一定程度上提高效果。但是水速分布不均是必然的。二次回流搅拌效率低的重要原因。

水力分级箱可用于洗涤粘土矿物；水力分级设备作为辅助作业，也可用于磨矿循环的预分级、检查分级、控制分级，或用于脱水脱泥；作为准备作业，可用于选择摇床等水分分级设备。
