核心结论速览：
重砂联合分选一体化设备将重力分选、磁选和静电分选三种机械有机整合，形成“重力抛尾—磁选分组—静电提纯”的三段接力式生产线，专为矿物组成复杂的重砂矿设计
单一重选机械只能分离轻重矿物，无法将锆英石、钛铁矿、金红石、独居石等重矿物彼此分开；单一磁选机械能按磁性分组，但锆英石和金红石均为非磁性矿物，磁选无能为力；单一静电分选机械对给矿品位和粒度要求极高，无法直接处理低品位原矿
一体化设备可将原矿中百分之一到五的重矿物富集为锆英石ZrO₂≥百分之六十五、钛铁矿TiO₂≥百分之四十六、金红石TiO₂≥百分之九十二、独居石REO≥百分之六十的多种高品位精矿，综合回收率百分之七十五到八十五
为什么要将三种分选机械整合为一体化设备
走进一个只靠重选的重砂矿选厂，螺旋溜槽和摇床把重矿物从石英砂里挑了出来，产出的混合重砂精矿品位可以达到百分之九十以上。但这个精矿只是一个混合体，锆英石、钛铁矿、金红石、独居石、石榴石、磁铁矿全部挤在一起。它们的密度都高于三点五，重选已经无能为力。这个混合重砂精矿在市场上只能卖一个混合料的价格，远低于单一精矿产品的价值总和。
只靠磁选也不行。磁选能把磁铁矿和钛铁矿从混合物中分离出来，但锆英石和金红石都是非磁性矿物，磁选拿它们没办法。磁选后的非磁性产品仍然是锆英石和金红石的混合物，无法单独销售。
只靠静电分选更不行。静电分选要求给矿品位高，重矿物总含量大于百分之九十，粒度集中控制在零点一到零点三毫米，含水率极低低于百分之零点五。低品位的原矿直接进电选机，分选效果一塌糊涂。
三种方法必须联合使用。重力分选解决轻重分离的问题，这是整个流程的入口，用最低成本把百分之九十五以上的尾矿甩掉。磁选解决磁性差异的问题，把不同磁性的矿物拆开。静电分选解决导电性差异的问题，完成磁选处理不了的最后分离。三种方法各解决一类问题，形成完整的分选链条。一套完整的联合选矿系统，就是把这几种方法按粗富集到分类再到提纯的顺序组织起来，让每种矿物在最适合它的分选环节里被精准定位。
一体化设备的总体架构与物料走向
重砂重力磁选静电联合选矿一体化设备由三大机械子系统组成，通过输送设备和自动控制系统串联成完整生产线。物料依次经过湿法预处理段、重选段、脱水干燥段、磁选段和静电分选段，最终产出各单一矿物精矿。
原矿砂首先经振动筛或滚筒筛除去大块卵石和杂物。含泥量高的矿石进入擦洗机，清除矿物表面的粘土包覆膜。擦洗后矿浆进入水力旋流器脱除负二百目细泥，底流进入重选段。脱泥的细度控制是系统运行的基础，底流中负二百目含量应低于百分之五，否则细泥会干扰后续重选和磁电选的分选效果。
脱泥后的矿浆进入重选段，螺旋溜槽作为粗选主力，摇床作为精选设备。螺旋溜槽段通常采用粗选加扫选两段配置，保证回收率。摇床处理螺旋粗精矿，进一步丢弃残存的轻矿物，提高重砂品位。螺旋加摇床重选段的目标是以最低成本丢弃百分之九十以上的脉石，获得重矿物含量百分之八十到九十的混合重砂，重矿物回收率百分之八十五到九十二。
重选产出的混合重砂含水率百分之十五到三十，进入浓缩机和过滤机脱水至百分之十以下，再经回转干燥机干燥至含水率低于百分之一，为干式磁选和电选做好准备。干燥温度控制是关键，温度过高会氧化钛铁矿表面、改变其磁性，温度过低则干燥不彻底、影响后续电选效果。
干燥后的混合重砂进入磁选段，采用三级磁选串联作业，从强到弱依次分离不同磁性的矿物。磁选后的非磁性产品主要为锆英石、金红石、锡石和石英，进入静电分选段完成最终分离。
重选机械：螺旋溜槽与摇床的分工配合
螺旋溜槽是重选段处理量最大的机械。矿浆从螺旋槽上部给入后，在沿槽面呈螺旋状向下流动的过程中，高密度的重矿物在离心力和重力作用下沉到槽底内缘，低密度的石英等脉石浮在表面被水流带向外缘。通过末端分矿器将内缘精矿和外缘尾矿分别截取，一段螺旋粗选即可把原矿中百分之一到三的重矿物富集到混合重砂品位百分之六十到八十。

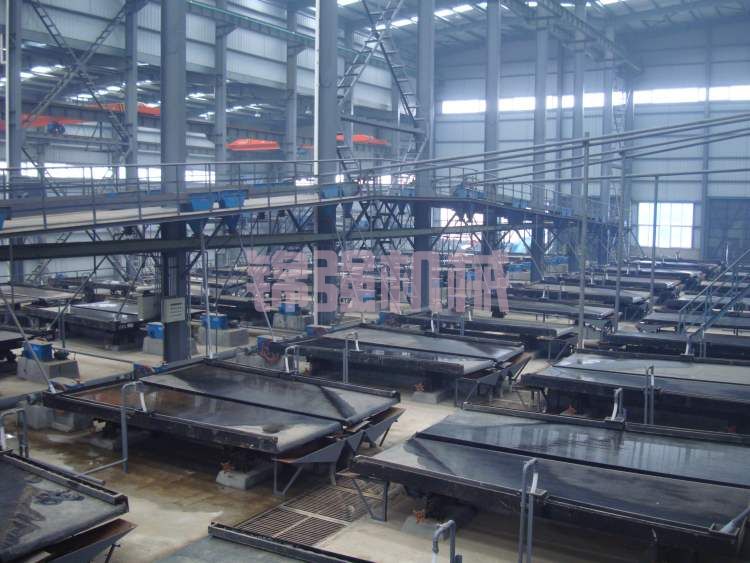

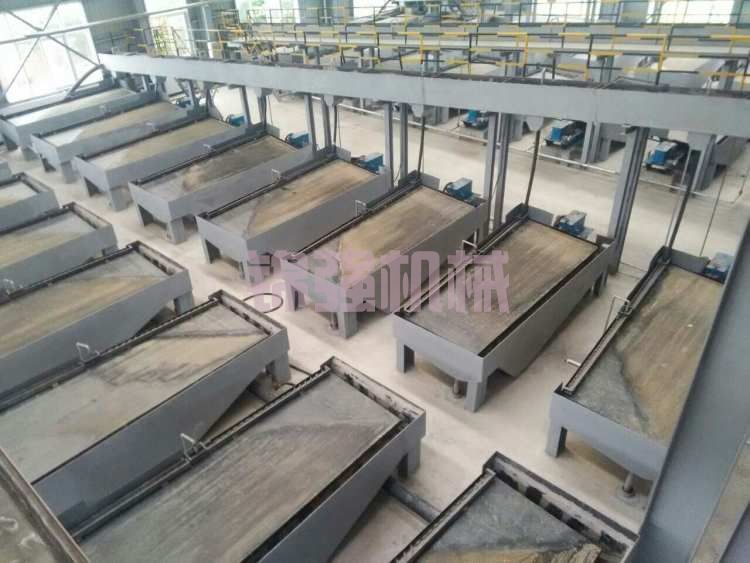

摇床承担重选精选任务。在带有来复条的倾斜床面上，矿粒在重力、横向水流冲力和床面往复运动共同作用下按比重和粒度呈扇形分带。摇床的富集比可达十五到三十倍，一段摇床可将混合重砂中重矿物含量从百分之六十提升到百分之八十以上。摇床是这个粒级范围分选精度最高的重选设备，单台处理量零点五到一点五吨每小时。
粗粒级物料（正零点五毫米）进入锯齿波跳汰机处理，一段跳汰粗选可将重矿物品位从原矿的百分之零点五提升到百分之五到十，抛除百分之八十五到九十的尾矿。细粒级物料（零点零三到零点一毫米）进入摇床系统，微细粒级（负零点零三毫米）进入离心选矿机，守住细粒重矿物的最后一道回收线。
磁选机械：三段式梯度磁场配置
磁选段的任务是按照矿物磁性强度，将混合重砂精矿拆分成不同磁性的产品组。磁选作业分三段进行。
弱磁选是第一段，场强零点一到零点三特斯拉。磁铁矿是唯一在这个场强下能被吸附的矿物。弱磁选产出的磁铁矿精矿虽然量不大，占重砂总量的百分之一到五，但可以作为副产品出售。非磁性产品进入中磁选。
中磁选是第二段，场强零点五到零点八特斯拉。钛铁矿在这个场强下被吸附，产出钛铁矿精矿，TiO₂品位百分之四十六到四十八。如果矿石中含有中等磁性的钛赤铁矿或铁铝榴石，它们也会在这一段被吸附。通过调节场强来优化分选效果，是磁选段操作的关键。非磁性产品进入强磁选。
强磁选是第三段，场强一点二到一点五特斯拉。独居石和石榴石在这个场强下被吸附。独居石作为高价值副产品回收，石榴石可作为研磨材料出售。强磁选后的非磁性产品主要是锆英石和金红石的混合物，进入静电分选段做最终分离。
三盘磁选机是磁选段的核心设备，三个磁辊的场强独立可调，一台设备可以完成中磁选和强磁选两段作业。磁选段的场强分界点不是固定值，需要根据矿石特性调整。
广东省资源综合利用研究所研发的毛砂精选分离工艺提供了磁选分组的详细参数。湿式弱磁选（零点一五T和零点四五T两次）回收磁铁精矿后，弱磁非磁性物经烘干，首先用零点四T干式磁选进行矿物分组，得到钛粗精矿和稀土与锆粗精矿混合物。钛粗精矿再经零点三T干式磁选分选出其中的稀土粗精矿后，进行还原焙烧（八百到九百摄氏度，加入百分之五炭粉，十五到二十分钟），再经零点一五T湿式弱磁选得到钛精矿。稀土与锆粗精矿混合物经一点一T干式磁选，得到稀土粗精矿和锆粗精矿。
静电分选机械：高压电场中的最终分离
静电分选段处理的是磁选段产出的非磁性产品，主要为锆英石和金红石的混合物。两种矿物的密度接近、磁性相同，重选和磁选都分不开。但两者的导电性差异显著，金红石是良导体，锆英石是非导体。高压电选机利用这个差异完成最终分离。
高压辊筒电选机的工作原理是利用矿物在高压电场中的导电性差异。导体矿物（金红石）在高压电场中迅速获得电荷并迅速释放，在离心力作用下被抛离至导体产品收集槽。非导体矿物（锆英石）获得电荷后释放缓慢，被吸附在转鼓表面，随转鼓转动至后方被毛刷刷落至非导体产品收集槽。
静电分选段对给料条件有严格要求。给料粒级必须控制在零点一到零点三毫米范围内，粒度过宽会严重影响分选效果。给料含水率必须低于百分之零点五，否则矿物表面水膜会改变导电性特征。给料温度应控制在六十到八十摄氏度，预热可以降低矿物表面吸附水，提高导电性差异的分辨率。
锆粗精矿的电选工艺通常分两步进行。第一次电选（电压二KV）分选出导电产品和非导电产品，导电产品经第二次电选（十四KV）得到金红石精矿和锆精矿，非导电产品经三次摇床重选后得到锆精矿和尾矿。电压控制在二十到二十五千伏，辊筒温度七十五到八十摄氏度。电压偏低时，部分金红石混入锆英石精矿。电压偏高时，非导体矿物也可能被击穿导电，造成锆英石损失。
一体化设备的控制要点与设计决策
分级精度控制方面，振动筛的分级效率直接影响各段重选设备的效果。分级旋流器的粗粒级中负零点零七四毫米含量应低于百分之十，细粒级中正零点一毫米含量应低于百分之五。分级不精准会使粗粒和细粒互相干扰，降低分选效果。
给矿浓度控制方面，螺旋溜槽给矿浓度须稳定在百分之二十五到三十五，摇床给矿浓度控制在百分之十五到二十五。浓度波动会改变分选带位置和产品指标。调浆系统应配备浓度计和自动补水阀，实现给矿浓度闭环控制。
电选给矿含水率须严格控制在百分之一以下。含水率超过临界值时，非导体矿物表面形成导电水膜而表现出导体行为，分选带混乱，锆英石产品中金红石夹带量急剧增加。
产品方案的确定影响设备配置。如果市场对金红石精矿的品位要求不高（TiO₂百分之八十五即可），电选段可简化，一次粗选即可。如果需要TiO₂大于百分之九十二的高品级产品，电选段需采用粗选加精选两级配置。
设备配置参考
以处理量二十吨每小时的稀有金属重砂联合选矿系统为例，主要设备配置如下：

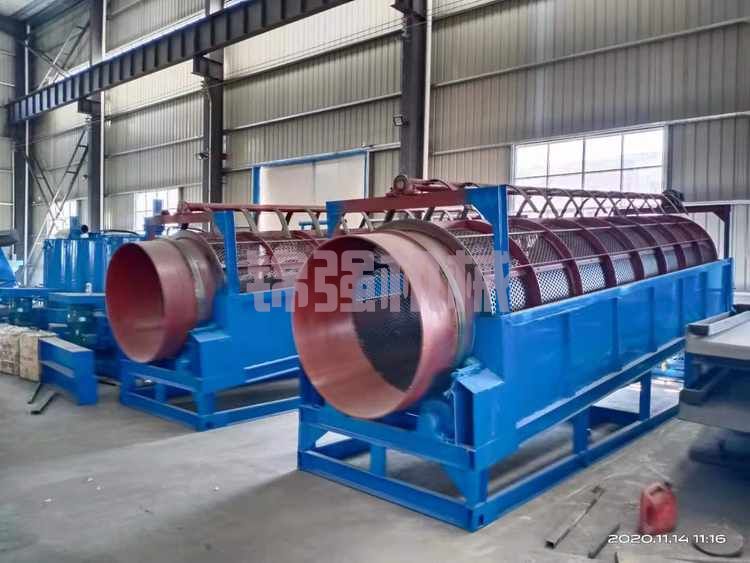

滚筒筛：直径一点五米、长度三米，一台，用于原矿准备
擦洗机：双轴，一台，用于原矿准备
水力旋流器组：FX-150乘四，一组，用于原矿准备
螺旋溜槽：BL-600，二十四到三十二台，用于重选子系统
摇床：型号，六到八台，用于重选子系统
浓缩机：NZ-六，一台，用于脱水干燥
盘式干燥机：直径一点五米、长度六米，一台，用于脱水干燥
高梯度磁选机：一点零到一点五T，一台，用于磁选子系统
中磁选机：零点四到零点七T，一到二台，用于磁选子系统
高压电选机：三十到四十五千伏，二到三台，用于电选子系统
PLC控制系统：定制，一套，用于控制系统
装机总功率约三百五十到五百千瓦，其中干燥段占总功率的百分之三十到四十。厂房面积约一千五百到二千五百平方米，操作人员每班四到五人。
结论
重砂重力磁选静电联合选矿一体化设备以重选抛尾、磁选分组、静电提纯为三段式技术主线。重选机械以螺旋溜槽和摇床为核心，用最低成本完成大宗抛尾和预富集。磁选机械以三段式梯度场强配置，将混合重砂按磁性拆分为不同产品组。静电分选机械利用高压电场，完成磁选处理不了的锆英石与金红石分离。三种机械的整合使原矿中的每种有用矿物都能被精准分离为单独计价的合格精矿产品。
