核心结论速览
联合选矿整线方案以重力分选为预富集手段、磁选为钛铁分离手段、静电分选为锆钛最终分离手段，形成三级梯次分选链条。
整线方案涵盖从原矿给料到精矿包装的全部工序，各工序通过物料浓度、粒度和流量的精准衔接实现稳定运行。
重力分选段以螺旋溜槽和摇床为主体，承担最大的抛尾任务，可去除原矿中80%以上的脉石石英。
磁选段利用钛铁矿强磁性特点实现高效分离，是获取钛铁矿精矿产品的关键环节。
静电分选段解决锆英石与金红石的最终分离问题，直接决定锆英石精矿的最终品位。
锆石重力+磁选+静电分选联合选矿整线方案是将三种物理分选方法有机整合，形成从低品位原矿到高品位单一精矿的完整加工生产线。整线方案的设计逻辑遵循矿物物理性质差异从大到小的顺序逐级分选，重力选矿利用密度差异进行大规模抛尾，磁选利用磁性差异分离钛铁矿，静电分选利用导电性差异完成锆英石与金红石的最终分离。三种方法按分选精度从粗到精排序，前一工序为后一工序创造合格给料条件，后一工序弥补前一工序的选择性不足。
整线方案的适用原矿条件为：锆英石品位1%-3%，钛铁矿品位0.8%-2.0%，金红石品位0.3%-0.8%，重矿物总量2%-6%，含泥量不超过20%。原矿中重矿物总量过低时经济性不佳，含泥量过高则需在流程前端强化洗矿脱泥。
整线方案的工艺架构采用“四段三产品”结构。四段为洗矿脱泥段、重选富集段、磁选分离段、静电分选段。三产品为最终产出的锆英石精矿、钛铁矿精矿和金红石精矿。各段之间通过中间缓冲池、浓缩斗和输送设备衔接，确保物料在全线流动过程中浓度、流量和粒度满足下一工序的工艺要求。
洗矿脱泥与分级准备系统是整线方案的起始环节，其运行质量直接决定后续各段分选效果的上限。
洗矿作业采用圆筒洗矿机，筒体直径2000mm、长度6000mm，内部设扬料板和高压喷淋管组。原矿以80-120t/h的速率由板式给料机送入洗矿机，高压水（压力0.3-0.5MPa）从筒体上部多排喷淋管喷出，冲刷物料表面黏土。物料随筒体旋转（转速6-10转/分钟）被扬料板反复扬起落下，停留时间3-5分钟，洗净率要求达到85%以上。洗矿机排料端设置固定格栅（筛孔20mm），拦截大块砾石和杂物。
脱泥作业采用水力旋流器组，配置Φ350旋流器4-6台并联运行。洗矿机排出的矿浆（浓度30%-35%）经渣浆泵送入旋流器给料总管，给矿压力控制在0.08-0.12MPa。旋流器溢流携带-200目细泥进入尾矿浓密机，底流浓度65%-70%，脱泥效率要求达到85%以上，即溢流中-200目含量不低于给矿中-200目含量的85%。
分级作业采用双层直线振动筛，筛面尺寸1200×3600mm，上层筛网0.6mm，下层筛网0.12mm。旋流器底流自流给入振动筛，筛分效率要求不低于90%。分级产出三个粒级产品：+0.6mm粗砂（产率约10%）、0.12-0.6mm中砂（产率约65%）、-0.12mm细砂（产率约25%）。三个粒级分别进入各自的重选子系统，粗砂粒级中有用矿物含量较低，采用简易重选回收后即可抛尾。
洗矿脱泥与分级准备系统的水量平衡设计至关重要。洗矿段用水量约2.5-3.0吨/吨原矿，其中80%以上来自尾矿浓密机的回水，新水补充量不超过0.6吨/吨原矿。旋流器给矿泵和振动筛喷淋水的补加水从回水系统引出，全系统水循环利用率不低于80%。
重选富集段是整线方案中设备数量最多、处理量最大的核心环节，承担着抛出80%以上脉石石英的任务。
螺旋溜槽粗扫选按三个粒级分别配置。中砂粒级（0.12-0.6mm）选用Φ1200×4圈标准型溜槽，配置粗选16台、扫选12台，按“一粗一扫”结构组成闭路循环。细砂粒级（-0.12mm）选用Φ1000×5圈细砂溜槽，配置粗选10台、扫选8台。粗砂粒级（+0.6mm）选用Φ1500×3.5圈大直径溜槽4台，简易回收后抛尾。
螺旋溜槽的给矿浓度控制是操作关键。中砂溜槽给矿浓度24%-28%，细砂溜槽给矿浓度20%-24%，粗砂溜槽给矿浓度28%-32%。浓度偏离最佳范围时，通过给矿箱前的补加水调节阀门调整。截取器位置：粗选溜槽设置在距内缘40%-45%槽宽处，以回收率为优先目标；扫选溜槽收窄至30%-35%，以提升扫选精矿品位。

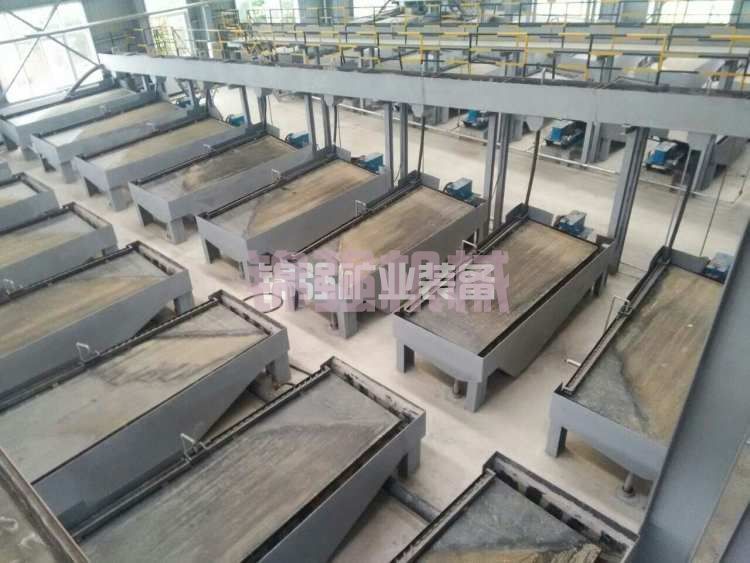

摇床精选再选处理螺旋溜槽产出的混合粗精矿。螺旋溜槽粗精矿产率约为原矿的4%-6%（重矿物总量15%-25%），经浓缩斗脱水至浓度18%-22%后给入摇床。选用6-S型双层摇床，中砂粒级选用粗砂刻槽床面6台，细砂粒级选用细砂刻槽床面4台。
摇床的操作参数：中砂床面冲次95-105次/分钟、冲程12-14mm、坡度1.5°-1.8°，细砂床面冲次110-120次/分钟、冲程8-10mm、坡度1.2°-1.5°。摇床精矿为重矿物总量45%-55%的混合重矿物精矿，进入磁选段。摇床中矿返回螺旋溜槽扫选给矿，摇床尾矿作为最终尾矿排出。
重选富集段的综合回收率（以重矿物计）应不低于90%，尾矿中重矿物总量控制在0.5%以下。这是衡量重选段运行效果的核心指标，也是整线方案回收率的基础保障。
磁选段和静电分选段共同组成整线方案的精选提纯部分，承接重选段产出的混合重矿物精矿，完成钛铁矿的分离和锆英石与金红石的最终分离。
磁选段采用弱磁选+强磁选两段结构。弱磁选选用永磁筒式磁选机（CTB-1230，场强250kA/m）2台并联，给矿浓度25%-30%。磁性产品为钛铁矿精矿（TiO2≥48%），非磁性产品进入强磁选。强磁选选用高梯度立环磁选机（SLon-1500，场强1100kA/m）2台，处理弱磁选尾矿，分离残留的细粒钛铁矿和弱磁性杂质。强磁选磁性产品返回弱磁选给矿，非磁性产品（锆英石+金红石混合物）进入静电分选段。
磁选段的操作控制要点：弱磁选给矿浓度波动不超过±2%，筒体表面场强不低于额定值的90%；强磁选齿板间隙1.0-1.5mm，每月清理一次齿板，防止堵塞。磁选段钛铁矿作业回收率目标为85%-90%，非磁性产品中钛铁矿含量控制在1.5%以下。
静电分选段的给料为磁选非磁性产品，进入电选前需经浓缩、干燥、加热预处理。浓缩机（NZ-9）将矿浆浓度从15%-20%提升至60%-65%，回转干燥机（Φ1.5×12m）将含水率降至1%以下，电加热保温料仓将物料温度提升至80-100℃。

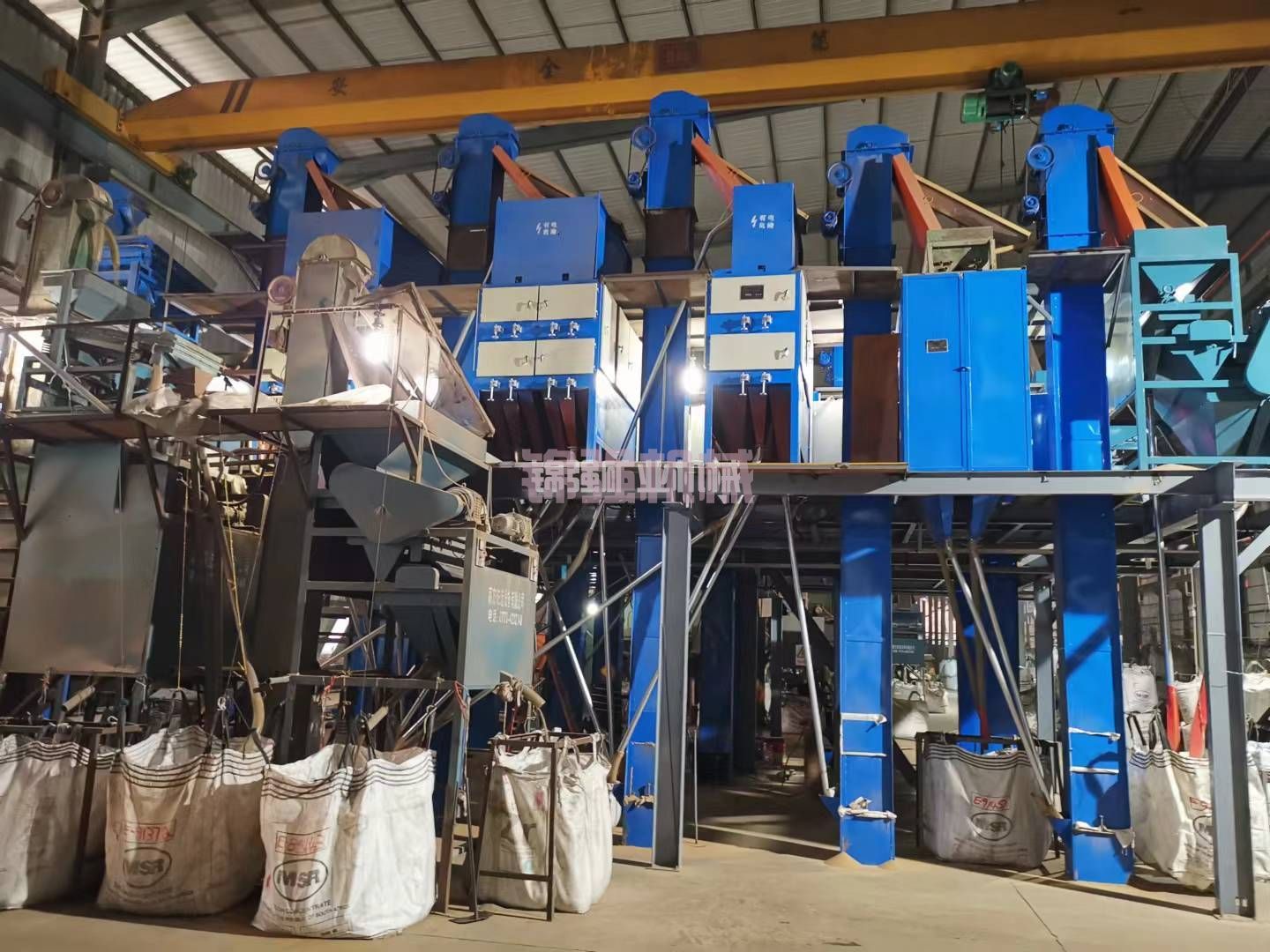

静电分选采用辊式电选机（YD双辊，35kV）4台，按粗选、精选、扫选三段结构配置。粗选2台以高处理量为目标（电压25kV、辊速155转/分钟），产出锆英石粗精矿和金红石粗精矿。精选1台处理锆英石粗精矿（电压32kV、辊速130转/分钟），产出最终锆英石精矿（ZrO2≥65%）。扫选1台处理金红石粗精矿（电压28kV、辊速150转/分钟），回收夹带的锆英石。
静电分选段的环境控制要求严格：车间环境湿度须低于60%，物料温度保持在85-100℃，给料层厚度不超过2mm且均匀连续。锆英石作业回收率目标为86%-90%，金红石作业回收率目标为75%-80%。
以下为处理量100t/h原矿的锆石重力+磁选+静电分选联合选矿整线设备配置清单。
| 工序段 | 设备名称 | 规格型号 | 数量 | 单机功率(kW) | 关键参数 |
|---|---|---|---|---|---|
| 给料 | 板式给料机+受料仓 | 仓容200t，给料机宽1000mm | 1套 | 7.5 | 给料量可调 |
| 洗矿 | 圆筒洗矿机 | Φ2000×6000 | 1台 | 22 | 喷淋水量250t/h |
| 脱泥 | 水力旋流器组 | Φ350×6 | 1组 | 18.5（泵） | 给矿压力0.10MPa |
| 分级 | 双层直线振动筛 | 2YK1236，0.6/0.12mm | 1台 | 11 | 筛分效率≥90% |
| 重选粗选 | 螺旋溜槽（中砂型） | Φ1200×4圈 | 28台 | - | 给矿浓度24%-28% |
| 重选粗选 | 螺旋溜槽（细砂型） | Φ1000×5圈 | 18台 | - | 给矿浓度20%-24% |
| 重选精选 | 双层摇床 | 6-S型 | 10台 | 4×10=40 | 冲次/冲程可调 |
| 弱磁选 | 永磁筒式磁选机 | CTB-1230，250kA/m | 2台 | 5.5×2=11 | 给矿浓度25%-30% |
| 强磁选 | 高梯度磁选机 | SLon-1500，1100kA/m | 2台 | 22×2=44 | 齿板间隙1.0-1.5mm |
| 浓缩 | 浓缩机 | NZ-9，Φ9m | 1台 | 4 | 底流浓度≥60% |
| 干燥 | 回转干燥机 | Φ1.5×12m | 1套 | 15+燃烧器 | 出料含水<1% |
| 加热 | 电加热保温料仓 | 容积5m³ | 1台 | 20 | 温度80-100℃ |
| 静电分选 | 辊式电选机 | YD双辊，35kV | 4台 | 3×4=12 | 辊速120-180rpm可调 |
| 精矿脱水 | 陶瓷过滤机 | TT-20，20m² | 2台 | 7.5×2=15 | 滤饼含水6%-8% |
| 尾矿脱水 | 浓密机+压滤机 | NZ-15+XMZ300 | 1套 | 18.5+15 | - |
整线设备总台套数约78台（含同类型多台套），总装机功率约255kW，实际运行功率约195-205kW，吨原矿处理电耗约2.0-2.2kWh（不含尾矿脱水）。
物料平衡和水量平衡是整线方案设计的核心技术内容，直接决定各工序设备的规格选型和管道尺寸设计。
物料平衡（以处理量100t/h原矿为基准）
| 物料流向 | 产率(%) | 干矿量(t/h) | 锆英石品位(%) | 备注 |
|---|---|---|---|---|
| 原矿 | 100.0 | 100.0 | 2.0 | 设计值 |
| 脱泥溢流（尾矿） | 18.0 | 18.0 | 0.4 | 细泥 |
| 重选尾矿 | 73.0 | 73.0 | 0.25 | 石英砂 |
| 钛铁矿精矿 | 1.8 | 1.8 | - | TiO2≥48% |
| 金红石精矿 | 0.5 | 0.5 | - | TiO2≥88% |
| 锆英石精矿 | 2.7 | 2.7 | 66.0 | ZrO2≥65% |
物料平衡数据表明，重选段抛除了原矿91%的物料（脱泥溢流18%+重选尾矿73%），仅9%的物料进入磁电精选段。这正是联合选矿整线方案的效率优势所在：大量的脉石在低成本的重量段即被排出，磁电精选段只需处理少量高浓度物料，设备规格大幅缩小。
水量平衡（以处理量100t/h原矿为基准）
| 用水/排水项 | 水量(t/h) | 来源/去向 | 备注 |
|---|---|---|---|
| 洗矿用水 | 280 | 回水系统250+新水30 | 洗矿机喷淋 |
| 脱泥补加水 | 40 | 回水系统 | 旋流器给矿调节 |
| 重选补加水 | 30 | 回水系统 | 浓度调节 |
| 磁选补加水 | 15 | 回水系统 | 浓度调节 |
| 新水补充总量 | 50 | 外部供水 | 占总用水量12% |
| 精矿产品带走 | 12 | 产品含水 | 含水率6%-8% |
| 尾矿带走 | 75 | 尾矿脱水 | 含水率20%-25% |
| 蒸发损失 | 10 | 干燥机+环境 | - |
| 回水回收量 | 298 | 返回洗矿/脱泥/重选 | 回水利用率83% |
水量平衡设计的关键在于回水系统的高效运行。尾矿浓密机的溢流、精矿过滤的滤液、干燥机冷凝水均汇入回水池，经沉淀后由回水泵分配至各用水点。回水利用率要求达到80%以上，新水补充量不超过总用水量的20%。
整线安装调试分为设备安装、单机调试、联动调试和负荷试运行四个阶段推进。
设备安装阶段（周期8-10周）。安装顺序为先主厂房钢结构、再设备基础和预埋件、后设备就位和管道连接。螺旋溜槽组的安装平台水平度误差不超过±2mm/全长。摇床基础单独浇筑，与周围平台设减振缝隔离。磁选机筒体水平度误差不超过0.5mm/m。电选机高压系统安装时，电极与辊筒间隙按照设备图纸精确调整，绝缘部件安装前做绝缘耐压测试。
单机调试阶段（周期2-3周）。每台设备单独空载运行2-4小时，检测电机电流、轴承温升（≤40℃）、振动值和噪音水平。电选机高压系统逐步升压至工作电压，检查电晕放电状态和绝缘性能，确认无爬电和击穿现象。
联动调试阶段（周期3-4周）。先以清水为介质进行水联动，检查各段自流坡度、泵站流量匹配和管道密封性。确认无误后以原矿为物料，按设计处理量的50%开始负荷联动，稳定运行24小时后提升至75%、90%、100%。每级负荷稳定运行24小时，对各段给矿、精矿和尾矿同步取样分析，绘制全流程金属平衡表。
负荷试运行阶段（周期15-30天）。以100%设计处理量连续运行，执行正式生产班次制度，每日汇总检测数据。试运行期间允许参数微调，但调整幅度逐步收窄。试运行的最后7天进行72小时连续性能考核，考核期内所有指标（处理量、精矿品位、回收率、含水率、运转率、电耗）达到设计保证值即为合格。
按设计条件（原矿处理量100t/h，年运行6000小时，原矿含锆英石2.0%、钛铁矿1.5%、金红石0.5%）运行，整线方案的综合技术经济指标如下。
| 指标名称 | 单位 | 数值 | 备注 |
|---|---|---|---|
| 年处理原矿量 | 万吨 | 60 | 6000小时 |
| 锆英石精矿产率 | % | 2.6-2.8 | - |
| 锆英石精矿ZrO2 | % | 65-67 | 陶瓷级 |
| 锆英石总回收率 | % | 85-88 | 全流程 |
| 钛铁矿精矿TiO2 | % | ≥48 | - |
| 钛铁矿总回收率 | % | 82-86 | 全流程 |
| 金红石精矿TiO2 | % | ≥88 | - |
| 金红石总回收率 | % | 70-76 | 全流程 |
| 吨原矿综合电耗 | kWh | 2.0-2.2 | 不含尾矿脱水 |
| 吨原矿新水消耗 | 吨 | 0.5-0.6 | - |
| 重选段抛尾率 | % | ≥90 | 占原矿质量 |
| 整线装机总功率 | kW | 255 | - |
| 工程总投资估算 | 万元 | 650-750 | 含设备、土建、安装 |
锆石重力+磁选+静电分选联合选矿整线方案是国内锆钛砂矿加工领域技术最成熟、应用最广泛的工艺路线。方案通过重力选矿的大规模抛尾、磁选的钛铁分离和静电分选的锆钛最终分离，实现了从低品位原矿到高品位单一精矿的全流程加工。方案实施的核心在于各工序段的浓度衔接和设备参数的精确匹配，安装调试阶段的工作扎实程度直接决定投产后的运行稳定性。如需针对特定矿样进行整线方案的定制化设计，可提供原矿性质分析报告和产能目标，我司将通过试验验证确定最佳工艺参数并出具包含设备清单、布置方案、投资估算的完整整线方案。
