先说三个重点
黑钨矿（钨锰铁矿，比重7.0到7.5）是钨冶炼最重要的原料矿物，但黑钨矿性脆，在磨矿过程中极易过粉碎，形成难以回收的微细粒矿泥。黑钨矿重砂富集系统的核心设计逻辑是“早收快收”——在矿物尚未过粉碎之前就将其从流程中回收出来。系统以重选为核心，采用跳汰机、螺旋选矿机和摇床的三段配合，针对粗、中、细三个粒级分别回收。一条完整的钨回收一体化系统可将原矿中0.3%到0.8%的三氧化钨（WO₃）富集到钨精矿品位65%以上，综合回收率75%到85%。系统配置灵活，可适应石英脉型黑钨矿、砂矿型黑钨矿和残积型黑钨矿等不同矿床类型。
黑钨矿与其他重砂矿物有一个根本区别——性脆。黑钨矿的莫氏硬度只有4.5到5，在磨矿和运输过程中极易产生过粉碎。一旦黑钨矿碎到-0.074毫米以下，常规重选设备的回收效率就急剧下降。这部分微细粒钨矿泥，往往成为钨选矿厂回收率损失的主要来源。
这个特性决定了黑钨矿重砂富集必须走“早收快收”的路子。在矿石破碎和磨矿的每个阶段，只要黑钨矿已经单体解离，就立即用重选设备把它收回来，避免它在后续流程中反复受冲击进一步细化。传统钨选矿厂“多碎少磨、阶段磨矿阶段选别”的原则，正是基于黑钨矿的这一特性。
黑钨矿的高比重（7.0到7.5）为重力分选提供了极好的条件。石英脉石比重仅2.65，两者密度差接近三倍。这意味着重选设备对黑钨矿的回收效率远高于对其他重砂矿物。
一套完整的黑钨矿重砂富集一体化系统，覆盖从破碎到粗精矿产出的全过程。系统分为粗粒回收段、中粒回收段、细粒回收段和矿泥回收段四个并行子系统，各段处理的物料来自同一破碎和磨矿回路的不同分级点。
粗粒回收段处理+2毫米的物料，采用跳汰机作为核心设备。跳汰机在粗碎和中碎之后的第一道分级点布置，将已解离的粗粒黑钨矿提前回收。
中粒回收段处理0.2到2毫米的物料，采用螺旋选矿机作为粗选设备。螺旋溜槽处理量大、运营成本低，是这个粒级范围大宗抛尾的最佳选择。
细粒回收段处理0.03到0.2毫米的物料，采用摇床作为核心设备。摇床的高精度分选能力，在这个粒级范围内可以发挥最大效果。
矿泥回收段处理-0.03毫米的物料，采用离心选矿机或矿泥摇床。这个粒级的回收难度最大，但占总钨量的比例通常不超过10%到15%，回收这部分就是提高综合回收率的关键。
四个段位的精矿合并进入精选系统，经摇床再选和磁选除杂后，产出最终钨精矿。
跳汰机在一体化系统的位置在颚式破碎机和圆锥破碎机之后。破碎后的矿石经振动筛分级，筛上粗粒（+2毫米）进入跳汰机，筛下细粒直接进入下一段磨矿或直接进入中粒回收系统。
跳汰机利用垂直脉动水流使矿粒按比重分层。黑钨矿比重7.0到7.5，石英比重2.65，这么大的密度差使黑钨矿在跳汰机中迅速穿过床层沉到底部。一段跳汰机粗选就能把WO₃品位从0.3%提升到8%到15%，抛除80%以上的尾矿。
锯齿波跳汰机是目前钨矿粗粒回收的主流机型。水流上升速度快、下降速度慢，这种波形对高比重粗粒矿物的回收效率最高。单台宽度1.5米的锯齿波跳汰机处理量20到30吨/小时，对于+2毫米粒级的黑钨矿回收率可达85%到90%。
跳汰机的操作参数需要根据矿石特性调整。给矿粒度上限控制在设备允许范围以内。床层厚度和密度影响分选效果，处理黑钨矿时床层宜薄不宜厚，让高比重矿物快速穿透。冲次每分钟120到160次、冲程10到18毫米是典型的操作范围。跳汰精矿直接进入精矿池，跳汰尾矿作为最终尾矿排出。
跳汰机“早收”的效果非常明显。在粗碎和中碎后立即用跳汰机回收已解离的粗粒黑钨矿，这部分物料占总钨量的比例虽然不大（通常20%到30%），但回收率极高。避免了粗粒黑钨矿进入磨机被进一步磨碎的风险。
中粒回收段是系统处理量最大的环节。经中碎和一段磨矿后的物料，通过分级设备分成0.2到2毫米的中粒级和-0.2毫米的细粒级。中粒级进入螺旋选矿机系统。

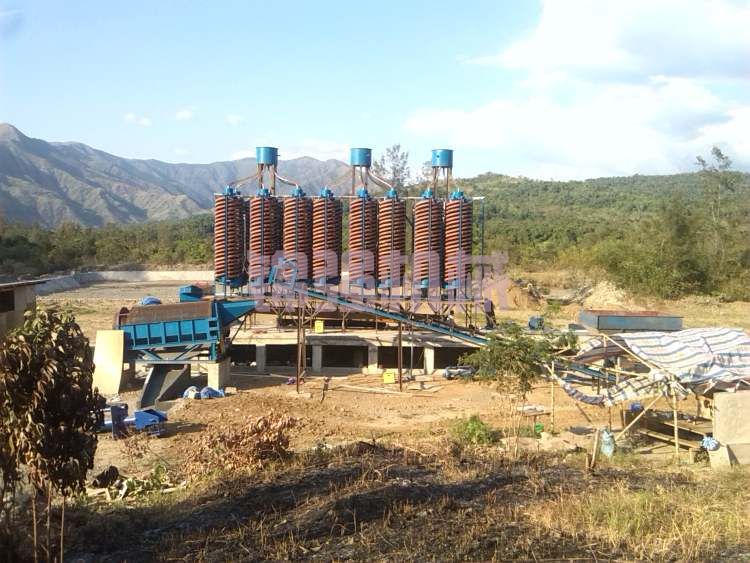

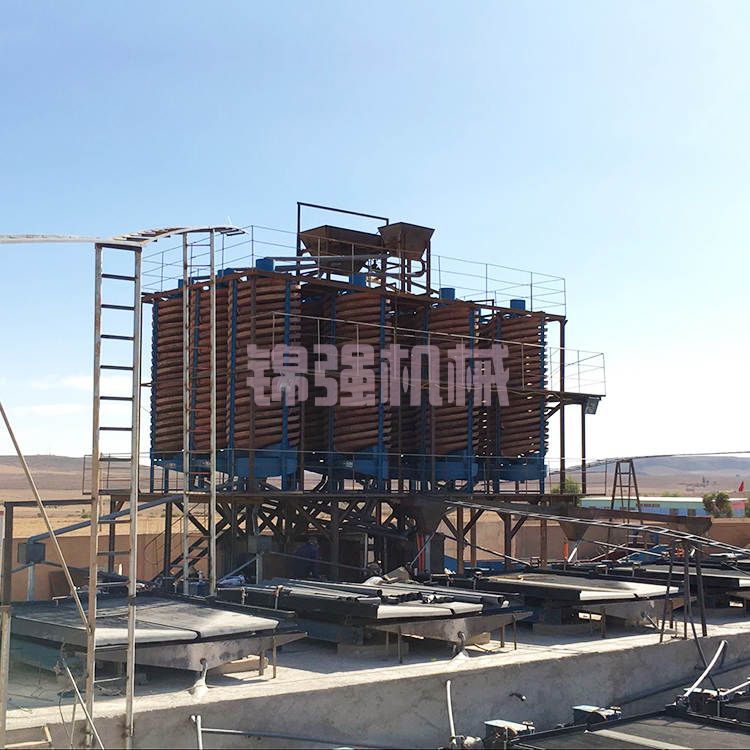

螺旋溜槽的分选不需要动力，矿浆自流即可。高比重的黑钨矿沉到螺旋槽内缘，低比重脉石浮到外缘。在槽末端通过分矿器将内缘精矿截取，外缘尾矿排出。单台螺旋溜槽处理量1.5到2.5吨/小时，一个系统配置几十台并联运行。
螺旋溜槽在系统中通常采用“一粗一扫”配置。粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿。粗选精矿WO₃品位可达10%到20%，扫选尾矿中WO₃含量可控制在0.1%以下。两段配合，中粒级黑钨矿的回收率可达80%以上。
螺旋溜槽给矿浓度控制在25%到35%，浓度过低重矿物来不及沉降，浓度过高物料堆积影响分选。给矿粒度必须控制在合格范围，大于2毫米的粗粒会让螺旋跳槽。
螺旋粗精矿进入下一段的摇床精选系统，螺旋尾矿进入扫选螺旋或直接排尾。
摇床在一体化系统中扮演双重角色。在细粒回收段，摇床是主力分选设备；在精选段，摇床负责将各段粗精矿合并后做最终提纯。
细粒回收段的摇床处理的是分级后-0.2+0.03毫米的物料。摇床的高精度分选能力在这个粒级范围发挥最佳。床面的不对称往复运动使黑钨矿颗粒向精矿端聚集，石英脉石被横向水流冲走。一段摇床可以将WO₃品位从3%到5%提升到40%到50%。
精选段的摇床处理的物料包括跳汰精矿、螺旋精矿和细粒摇床精矿的合并物料。经过摇床再选，进一步剔除残留的脉石和连生体，将WO₃品位提升到60%以上。精矿产品达到65%以上的最终品位要求。中矿返回再选，尾矿返回中粒回收段或作为低品位中矿另行处理。
摇床的配置通常为两组并联。一段摇床产出精矿、中矿和尾矿。精矿品位可达40%到50%，进入二段摇床。二段摇床产出最终精矿（WO₃≥65%）、中矿和尾矿。中矿返回再选，尾矿返回一段摇床或作为中矿处理。
6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。摇床处理的物料是已经过多次富集的粗精矿，处理量不大，单机产能完全够用。
-0.03毫米的矿泥中黑钨矿含量虽然不高，但如果不回收，综合回收率就要损失5到10个百分点。矿泥回收段的价值就是把这部分损失降到最低。
离心选矿机是最有效的矿泥回收设备。高速旋转产生的离心力（50到100倍重力）大大强化了细粒矿物的沉降速度。黑钨矿在离心力场中迅速沉降到转鼓内壁，轻矿物随矿浆流排出。一台离心选矿机对-0.03毫米粒级的回收率可达60%到75%，远高于螺旋溜槽和摇床。
矿泥摇床（细粒摇床）也是矿泥回收的选择之一。与标准摇床相比，矿泥摇床的冲次更高、冲程更小，床面坡度更大，以适应细粒物料的分选特点。矿泥摇床的处理量更小，但分选精度高于离心选矿机。
矿泥回收段通常采用离心选矿机粗选加矿泥摇床精选的组合。离心机产出粗精矿（WO₃品位5%到15%），矿泥摇床将品位提升到30%到40%，再与主流程的精矿合并进入最终精选系统。
各段位的粗精矿合并后，WO₃品位通常在40%到50%。要提升到65%以上的最终产品品位，需要经过精选段的摇床再选和磁选除杂。
摇床再选是精选段的核心。各段粗精矿进入摇床后，进一步将残留的石英、长石等轻质脉石剔除。经过一段摇床再选，品位可提升至60%以上，经过二段摇床再选，品位可达65%到68%。
磁选除杂是最后一步。黑钨矿具有弱磁性，而锡石、辉钼矿等常见伴生矿物可能具有不同的磁性特征。干式强磁选机（场强1.2到1.5特斯拉）可以将黑钨矿与无磁性或弱磁性的脉石分离，进一步提升精矿品位。对于含锡高的矿石，电选可以将黑钨矿（非导体）与锡石（导体）分离。
对于高品位钨精矿（WO₃≥65%），杂质控制同样重要。P、S、As、Sn等杂质含量需满足冶金行业标准，通常在精选阶段通过控制摇床的切割位置和磁选参数来调整杂质含量。
以日处理原矿500吨、原矿WO₃品位0.4%到0.6%的石英脉型黑钨矿为例，一体化系统的典型指标如下。
跳汰机粗粒段处理+2毫米物料，约占原矿总量的15%到20%，WO₃回收率88%到92%，精矿品位WO₃ 8%到15%。
螺旋选矿机中粒段处理0.2到2毫米物料，约占原矿总量的45%到55%，WO₃回收率80%到85%，精矿品位WO₃ 10%到20%。
摇床细粒段处理0.03到0.2毫米物料，约占原矿总量的20%到30%，WO₃回收率75%到80%，精矿品位WO₃ 40%到50%。
离心选矿机矿泥段处理-0.03毫米物料，约占原矿总量的5%到10%，WO₃回收率60%到70%，精矿品位WO₃ 5%到15%。
精选系统处理各段粗精矿的合并物料，WO₃回收率95%到98%（对各段粗精矿而言），最终钨精矿品位WO₃ 65%到68%，综合回收率（从原矿到最终精矿）78%到85%。
江西某石英脉型黑钨矿选厂。 原矿WO₃品位0.45%到0.55%，日处理原矿600吨。采用三段破碎、阶段磨矿阶段选别的流程，粗碎后跳汰机回收粗粒，中碎后螺旋溜槽回收中粒，一段磨矿后摇床回收细粒，二段磨矿后离心机回收矿泥。各段精矿合并进入摇床再选和磁选除杂。最终钨精矿WO₃品位66.2%，综合回收率82.5%。

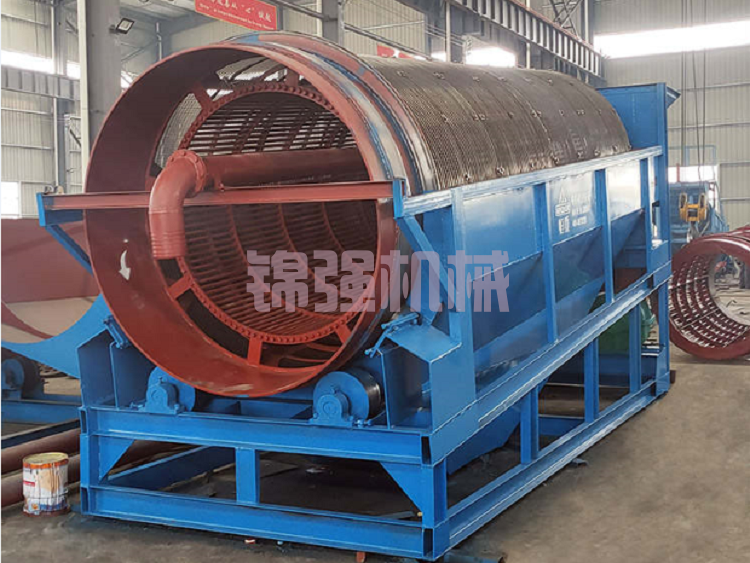

广东某残积型黑钨砂矿项目。 原矿WO₃品位0.3%到0.4%，矿石松散、含泥量高。采用圆筒洗矿机洗矿、振动筛分级、螺旋溜槽粗选、摇床精选、离心机回收细泥的流程。黑钨矿重砂富集系统采用模块化设计，日处理原矿300吨。最终钨精矿WO₃品位65.8%，综合回收率78%。项目从设备安装到投产仅用45天。
澳大利亚某黑钨砂矿项目。 原矿为冲积型黑钨砂矿，WO₃品位0.5%到0.8%。采用螺旋溜槽一粗一扫进行大宗抛尾，粗精矿进入摇床精选，细泥进入离心机回收。系统配置灵活，可根据原矿品位波动调整操作参数。最终钨精矿WO₃品位66.5%，综合回收率84%。
早收快收是贯穿全程的核心原则。 黑钨矿性脆，在流程中停留的时间越长、经历的处理环节越多，过粉碎就越严重。跳汰机在粗碎之后布置，螺旋在分级之后立即处理，摇床紧跟磨矿之后——每个环节都在矿物解离后第一时间回收。粗粒回收段的跳汰机是系统中最关键的“提前量”，这部分的回收率往往决定了全系统的上限。
阶段磨矿阶段选别是系统设计的骨架。 把磨矿分成两段甚至三段，每一段磨矿之后紧跟分级和重选，已解离的合格粒级立即进入重选回路。没有单体解离的粗粒返回再磨。这样既避免已解离矿物在磨机中过粉碎，又确保连生体有足够的时间磨开。
粗精矿合并后的再磨问题。 各段粗精矿合并后，品位虽然提高了，但其中可能仍含有部分连生体。如果这部分连生体含量超过5%，建议在精选摇床之前增加一段再磨，将连生体磨开后再进摇床精选。再磨细度控制在-0.074毫米占70%到80%，避免过粉碎。
磨矿介质的选择对黑钨矿回收有直接影响。 钢球磨矿产生的铁屑会污染矿物表面，影响后续磁选效果。建议在一段磨矿和二段磨矿中使用陶瓷球或部分陶瓷球替代钢球，减少铁污染。同时减少磨矿介质对黑钨矿的冲击，降低过粉碎程度。
黑钨矿重砂富集系统不是设备的简单组合。从粗粒跳汰到矿泥离心，四个粒级的回收段并行运行又互相配合，每个段位都有它的工艺参数和设备选型逻辑。选型的时候，先搞清楚矿石的嵌布粒度、WO₃品位、各粒级的钨分布率和预期的产品要求，再决定系统的具体配置。这些基础数据拿不准，系统做得再好也是白搭。
