先说三个重点
刻槽深度直接决定了床面上水流涡流的强度和矿物分层的空间。深度过大，涡流过强会冲散已沉降的重矿物层；深度过浅，涡流不足则轻矿物无法有效悬浮，精矿带难以形成。刻槽宽度影响矿粒在槽内的停留时间和分选容积，宽度偏窄适合细粒级分选但处理量受限，宽度偏宽处理量大但细粒锡石容易逃逸。刻槽角度（两侧面坡度）是控制轻重矿物横向运动速度差的“调节阀”——迎水面坡度缓、背水面坡度陡的非对称设计，能有效增加重矿物向精矿端的输送效率，同时强化轻矿物的横向排出。

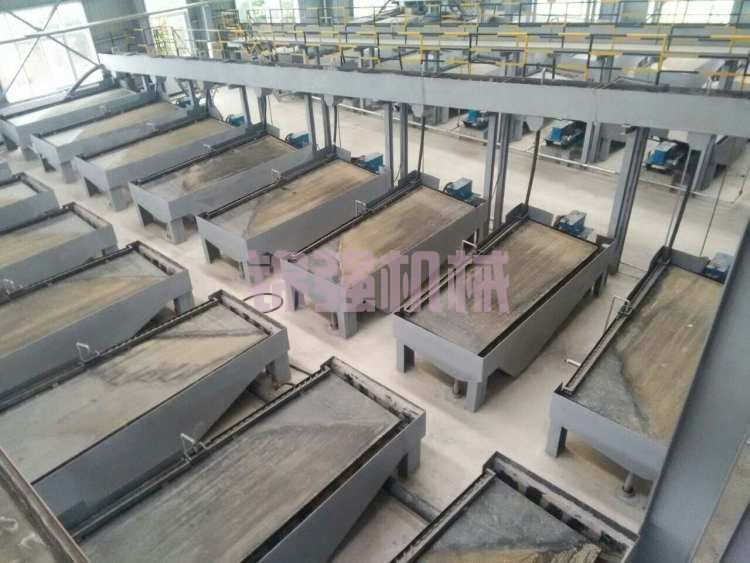

锡矿摇床床面上的分带，看起来像是矿浆自己“排好了队”——重矿物聚在精矿带，轻矿物流向尾矿侧，中矿夹在中间。但实际上，这条“队”能不能排好，很大程度上取决于床面上那些看似不起眼的刻槽。
刻槽是摇床床面上沿纵向（精矿端到尾矿端方向）开凿的一系列沟槽，断面通常呈梯形或三角形。它的作用是让横向水流流过时在沟槽内形成涡流，涡流和床面摇动的共同作用使矿砂层松散并按密度分层。重矿物转入下层，轻矿物转向上层——这个过程叫“析离分层”。没有刻槽，床面上的矿浆就是一摊“死水”，密度再大的锡石也沉不下去。
刻槽的深度、宽度和角度，就是决定这个“析离分层”过程能不能高效完成的三个核心参数。下面逐一拆解。
刻槽深度：涡流的油门与分层的空间
刻槽深度是三个参数中最直观的一个——沟槽挖得越深，矿粒沉降的空间就越大，涡流的强度也越强。但这个“越深越好”是有限度的。
深度适中的刻槽，能让水流在槽内形成适度的涡流。这种涡流的作用是“搅动”——把矿砂层搅松，让重矿物有机会往下沉，轻矿物有机会往上浮。矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，矿粒在重力、横向流水冲力、床面往复运动的共同作用下按比重和粒度分层。刻槽深度就是给这个分层过程提供“空间”——深度够了，重矿物才能沉到槽底不被水流冲走。
但深度过大也有麻烦。涡流太强会把已经沉降到底部的重矿物重新卷起来，精矿带变窄变薄，细粒锡石容易被冲进尾矿。有资料显示，细砂床面摇床的刻槽深度一般控制在三到五毫米。这个数值虽然来自金矿，但对锡矿细粒级分选同样有参考价值——细粒锡石需要的是“温和”的涡流，而不是“猛烈”的翻搅。
对于矿泥级别的超细粒锡石（-37微米），刻槽深度还要更浅。YT-CF型细泥摇床的设计将床条槽沟底坡坡度定为百分之零点一六到零点二四，只为普通刻槽摇床的四分之一到二分之一，几乎近于水平。为什么？因为-37微米的锡石与床面的摩擦力和吸附力相当大，稍有阻碍都对细粒锡石的前进不利。刻槽太深反而成了细粒锡石前进的“绊脚石”。
不同粒级对应不同的刻槽深度——粗砂用矩形床条（相当于深槽），细砂用梯形床条（中深槽），矿泥用刻槽床面（浅槽）。这个“粗深细浅”的规律，就是根据各粒级矿物对涡流强度的不同需求来的。
刻槽宽度：分选容积的调节阀
刻槽宽度决定了两个关键因素：矿粒在槽内的停留时间，以及单台摇床的处理能力。
宽度大的刻槽，选别容积大，矿浆在槽内停留时间长，矿物有更充足的时间完成分层。这对于粗粒级物料尤其重要——粗粒重矿物沉降慢，需要更长的沉降路径。同时，宽槽的处理量也更大，适合粗选作业。
宽度小的刻槽，选别容积小，停留时间短，但分选精度更高。细粒锡石在窄槽中更容易被“捕捉”——槽窄了，水流速度相对加快，轻矿物被快速冲走，重矿物则因为密度大沉降在槽底，不容易被水流带起。细砂和矿泥摇床采用刻槽床面，本质上就是用更窄更浅的槽来换取更高的分选精度。
有专利技术公开了一种刻槽结构，相邻选矿刻槽之间的距离为十四毫米，刻槽深度为七毫米。这个“槽距十四毫米、槽深七毫米”的组合，代表了一种兼顾处理量和分选精度的设计思路。
云南锡业的一项专利也显示，改进的刻槽摇床在粗复选区坡度为百分之零点五到一点五，精复选区坡度为百分之零点二到一点零，粗复选区的坡度大于精复选区的坡度，由粗选区向粗复选区的槽沟尖灭均分由一条过渡为二条。这种“由一条过渡为二条”的设计，本质上是把粗选区较宽的槽逐渐“细化”为精选区较窄的槽——宽度在床面不同区域是变化的，不是一成不变的。
刻槽角度：轻重矿物分道的分岔口
刻槽角度可能是三个参数里最容易被忽视的一个，但它在精矿带形成中的作用丝毫不亚于深度和宽度。
刻槽角度通常指刻槽两侧面的坡度。一项新型摇床的专利技术显示，刻槽右侧面坡度为零点四三到零点五三，左侧面坡度为五点六到十九。两侧面坡度相差如此之大——一面接近水平（0.43-0.53），一面接近垂直（5.6-19）——这不是设计缺陷，而是有意为之。
非对称的刻槽断面，让水流在槽内形成定向的涡流。水流从缓坡一侧流入，在槽底转向后从陡坡一侧流出，产生一个指向精矿端的切向力。这个力叠加在床面的纵向差动运动上，让重矿物获得更大的纵向速度向精矿端运动，而轻矿物则在横向水流的推动下更快地流向尾矿侧。重矿物具有较小的横向速度和较大的纵向速度，轻矿物则相反——刻槽角度的非对称设计，就是为了放大这个速度差。
粗复选区和精复选区的坡度也有明确分工。粗复选区坡度较大（百分之零点五到一点五），目的是快速淘汰大量脉石；精复选区坡度较小（百分之零点二到一点零），目的是精细分选、保护细粒锡石不被冲走。坡度从粗选到精选逐渐减小，与刻槽深度从深到浅、宽度从宽到窄的变化趋势是一致的——越往后端，分选越精细，参数越“温和”。
三个参数的协同组合
刻槽深度、宽度、角度不是三个独立变量，它们在床面不同区域有不同组合。
粗选区靠近给矿端，物料量大、粒度粗。这里的刻槽深一些、宽一些、角度陡一些——深槽提供足够的沉降空间，宽槽保证处理量，陡角度让粗粒重矿物快速向精矿端运动。粗选区的任务不是“选精”，而是“快速回收”，把大部分锡石先“抢”下来。
复选区在床面中部，物料经过粗选后已经去掉了一部分脉石。这里的刻槽比粗选区浅一点、窄一点、角度缓一点——浅槽减少涡流强度避免细粒锡石被冲走，窄槽提高分选精度，缓角度让轻重矿物的速度差更明显。复选区的任务是“提纯”，把粗精矿里的脉石进一步去掉。
精选区靠近精矿端，物料量小、粒度细。这里的刻槽最浅、最窄、角度最缓——浅槽几乎不产生涡流，让细粒锡石在“层流”状态下缓慢沉降；窄槽确保只有最细的颗粒才能进入；缓角度让已经富集的精矿带保持稳定不被水流冲散。精选区的小浅沟群从给矿侧的床条槽沟间的平面上开始布置，直至排矿边的床条槽沟间的平面上止，可将次精矿带中的锡石引导至精矿带，并保护精矿带的细粒锡石不致被水冲走。
YT-CF型细泥摇床在粗选区每一床条槽沟表面上按等距离布有两条小浅沟，与床条槽沟等长，以加强捕集、保护、引导细粒锡石至精选区。精选区的小浅沟群则形成喇叭形的小浅沟带，有使精矿带向三角平面区一侧扩展的作用。这种“复合床条槽沟”设计，本质上就是通过在不同区域采用不同的刻槽参数组合，让每个区域都工作在最适合自己的“参数区间”里。
云锡YKB新型刻槽摇床的研制，正是针对原型云锡刻槽摇床-37微米粒级回收率低、淘汰硫铁矿能力差等问题，开展了摇床面槽沟集成创新。最终成果是整机性能大幅提高，锡精矿品位提升了百分之一。这个“百分之一”的提升背后，就是对刻槽深度、宽度、角度在不同区域的重新优化组合。
写在最后
锡矿摇床床面的刻槽，不是随便挖几条沟就完事的。深度决定涡流强度和分层空间，宽度决定分选容积和处理能力，角度决定轻重矿物的运动方向。三个参数在粗选区、复选区、精选区有不同的最优组合——粗选深宽陡、复选中浅平、精选浅窄缓。
参数调对了，精矿带清晰、稳定、宽度适中；参数调错了，精矿带要么窄得像一条线（回收率低），要么宽得模糊一片（品位低）。云锡YKB新型刻槽摇床通过槽沟集成创新把精矿品位提升了百分之一；YT-CF型细泥摇床通过复合床条槽沟设计让-37微米锡石得以充分回收；改进的刻槽摇床通过粗复选区与精复选区坡度的差异化设计实现了更好的分选效果。这些案例说明，刻槽参数的优化不是“锦上添花”，而是决定摇床选别指标的核心变量。
想把刻槽参数用在自己的摇床上，建议从三件事做起：搞清楚自己处理的是粗砂、细砂还是矿泥——不同粒级对应不同的床条型式和刻槽参数；检查床面不同区域的刻槽深度、宽度和角度是否与物料粒度匹配——粗选区、复选区、精选区应该各有侧重；关注刻槽的磨损情况——刻槽磨损后深度变浅、角度变缓，分选效果会逐渐下降，需要及时修复或更换床面。刻槽是摇床的“毛细血管”，血管通了、参数对了，精矿带才能清晰稳定地“长”出来。
