年处理百万吨级，这个规模在砂锡矿行业里属于第一梯队。日处理量三千到五千吨，甚至更高。这样的生产线已经不是“小打小闹”了，而是工业化、连续化、标准化的正规选厂。投资大、占地广、设备多，但规模效益也最明显。今天把百万吨级砂锡矿选矿生产线的设计方案、设备配置、工艺特点、投资和收益讲清楚。
百万吨级意味着什么
先感受一下这个体量。年处理一百万吨原矿，按年生产三百天计算，日处理量约三千三百吨。按每天运行二十小时，小时处理量一百六十五吨。这还只是入门级的大型线。年处理两百万吨、三百万吨的线，小时处理量要三百到五百吨。
这样的规模，原矿供应必须稳定。矿体储量要在千万吨级以上，开采周期至少五年到八年。小型矿点、分散矿体根本撑不起这样的生产线。所以大型线通常是国有或者大型民营矿山的选择，矿权面积大、资源有保障。
规模上去以后，选矿指标也更讲究。小型线回收率差几个点，损失不大。百万吨级线回收率差一个点，一年就是上万吨原矿的损失，折合锡金属几十吨，价值上千万。所以大型线在设计上更精细，流程更完整，设备配置也更讲究。
整线工艺流程设计
百万吨级砂锡矿选矿生产线的流程设计，原则是“分段处理、逐级富集、细粒回收”。不能像小型线那样一套设备打天下，必须分粒级、分阶段、分品位来设计。
标准的工艺流程是这样的。原矿经过振动给料机进入洗矿工段。洗矿采用两级擦洗加两级筛分。第一级用槽式擦洗机，把高粘性泥团打散。第二级用圆筒洗矿机，进行高强度擦洗和初步筛分。圆筒筛的筛上粗粒废石排掉，筛下矿浆进入振动筛进行二次筛分。二次筛分的筛孔一般选两到五毫米，筛上物料进入粗粒重选系统，筛下物料进入细粒重选系统。
粗粒重选系统处理两到十五毫米的物料。这个粒级的锡石颗粒粗、比重优势明显，用跳汰机回收效果最好。一般采用两段跳汰，粗选跳汰产出粗精矿和尾矿，粗精矿进入精选跳汰进一步提升品位。精选跳汰的精矿进入摇床再选一次，得到最终锡精矿。
细粒重选系统处理零点零七四到两毫米的物料。这是砂锡矿的主要含锡粒级，也是重选设备发挥作用的区间。采用螺旋溜槽粗选、摇床精选的经典组合。螺旋溜槽组并联运行，每台处理量每小时四到六吨，总台数根据处理量确定。螺旋溜槽的粗精矿进入摇床精选，摇床的尾矿和中矿要返回再选或者进入扫选系统。
细泥回收系统处理零点零七四毫米以下的物料。这个粒级的锡石常规重选设备回收效果差，需要用离心选矿机或者浮选。一般采用离心选矿机粗选加摇床扫选的组合。离心选矿机的尾矿经过一次扫选后排出，精矿进入摇床进一步富集。如果细泥中锡石含量高、粒度极细，可以考虑浮选。

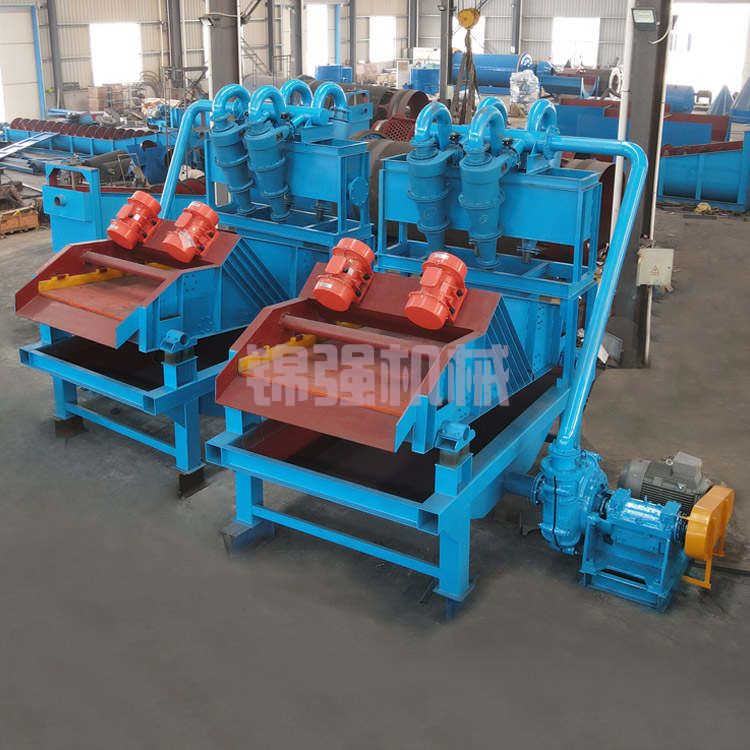

脱水系统分精矿脱水和尾矿脱水两部分。精矿来自三个系统，粗粒精矿、细粒精矿、细泥精矿，合并后进入浓密机浓缩，底流进入陶瓷过滤机或者板框压滤机脱水，最终精矿水分降到百分之八以下。尾矿来自各个重选设备的尾矿，汇总后进入旋流器组分级，粗粒底流进脱水筛干排，细粒溢流进浓密机，浓密机底流进压滤机或者膏体充填系统。
这套流程走下来，综合回收率可以做到百分之八十到八十五。粗粒部分回收率百分之九十以上，细粒部分百分之七十五到八十，细泥部分百分之五十到六十。各部分回收率的差异主要取决于锡石的嵌布粒度和解离程度。
核心设备配置
百万吨级生产线的设备配置，单机规格大、台数多、自动化程度高。

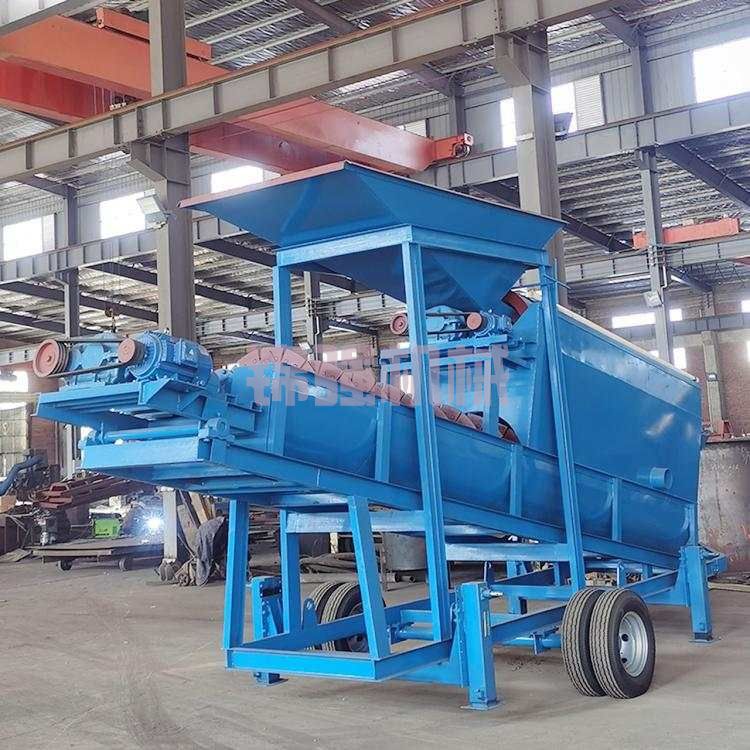

洗矿工段的核心设备是大型槽式擦洗机和圆筒洗矿机。槽式擦洗机用四轴或者五轴，单机处理量每小时一百到一百五十吨，功率两百到三百千瓦。圆筒洗矿机直径三米到三米五，长度十二到十五米，处理量每小时一百五十到两百吨。筛分设备用大型圆振动筛，筛面宽度两点四米到三米，长度六到八米。
粗粒重选工段用大型跳汰机。跳汰机筛面面积四到六平方米，单机处理量每小时三十到五十吨。粗选和精选分段配置，粗选用四到六台并联，精选用两到三台。

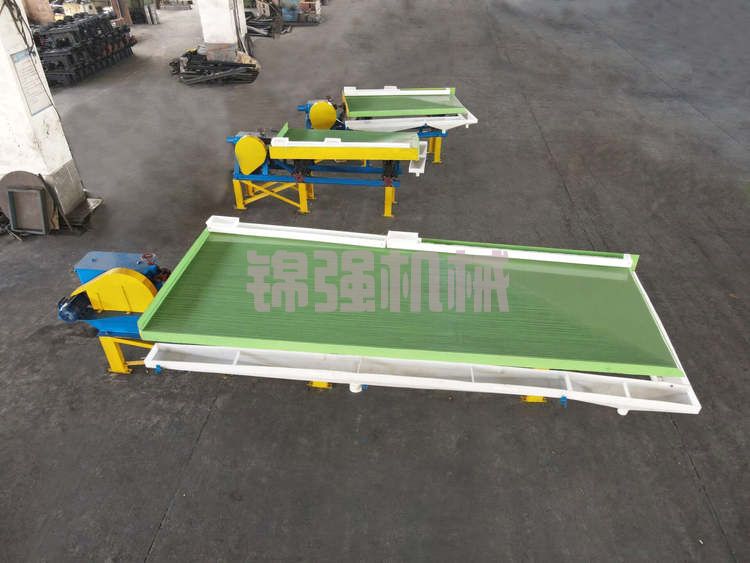

细粒重选工段用螺旋溜槽组。螺旋溜槽直径一点五米，单台处理量每小时六到八吨。百万吨级线需要一百到两百台螺旋溜槽，叠成五到六层，布置在几个大型钢结构平台上。摇床的配置数量也很大，需要五十到一百台。摇床的自动化水平要高，最好配自动调坡和自动取料装置。
细泥回收工段用大型离心选矿机。单机处理量每小时十到二十吨，配置二十到四十台。离心选矿机的给料和排矿要自动化控制，减少人工干预。
脱水工段的精矿脱水用大型陶瓷过滤机或者高压板框压滤机。陶瓷过滤机单台过滤面积六十到一百二十平方米，处理能力每小时两到五吨干精矿。尾矿脱水用大型旋流器组和多台脱水筛并联，浓密机直径二十到四十米。
自动化控制系统
百万吨级生产线没有自动化系统根本跑不起来。人工操作台数太多、参数调整太频繁，根本顾不过来。
自动化系统的核心是稳定给料和稳定浓度。给料皮带上装电子皮带秤，实时监测给料量，通过变频器调节振动给料机速度。矿浆池和搅拌桶装浓度计和流量计，根据设定值自动调节加水阀门。各段重选设备的给料浓度和流量都能在控制室看到，偏离设定值自动报警或者自动调节。
设备联锁也很重要。任何一个关键设备故障停机，上游设备必须自动停止给料，下游设备要自动排空或者切换到备用。比如洗矿机跳闸了，给料皮带要自动停止，防止物料堆积。这套联锁逻辑不做好，一次故障就能堵死整条生产线。
数据采集和分析是自动化系统的进阶功能。记录每个班次的处理量、电耗、水耗、精矿产量、精矿品位、尾矿品位。自动生成报表，分析回收率变化的原因。哪个参数偏离了最优区间，系统会给出提示。
国内某大型砂锡矿选厂，年处理一百五十万吨原矿，整条生产线配了DCS集散控制系统。一个控制室、三个操作工，就能监控全部设备的运行状态。投产前需要五十个操作工，投产后降到二十个，每年节省人工成本一百多万。
厂区布局和土建
百万吨级生产线的占地面积很大，一般在五十到一百亩之间。厂区布局要合理，充分利用地势。
原矿堆场靠近洗矿工段，堆场面积要能储存七到十五天的原矿量。按日处理三千五百吨、堆高五米计算，堆场面积需要五千到一万平方米。堆场地面要硬化，配推土机或者装载机辅助给料。
洗矿工段和重选工段之间要有足够的高差，利用自流减少泵送。洗矿工段的地坪标高要比重选工段高三到五米。重选工段内部，螺旋溜槽平台要比摇床平台高两到三米，摇床平台要比精矿池高一到两米。
尾矿处理区域放在厂区最低处。浓密机、沉淀池、尾矿泵房集中布置，尾矿输送管道要尽量短。如果采用尾矿干排或者膏体充填，还要预留干堆场或者充填站的用地。
土建投资在整条生产线中占比不小。基础、平台、厂房、水池、道路，百万吨级线的土建投资一般在两千万到五千万之间。具体取决于地质条件、当地建材价格和建筑标准。
投资和收益分析
百万吨级砂锡矿选矿生产线的投资额不是小数目。
设备投资。洗矿工段设备约五百万到八百万，重选工段设备约八百万到一千五百万，细泥回收设备约三百万到五百万，脱水工段设备约五百万到八百万，自动化系统约两百万到三百万。辅助设备包括泵、管道、阀门、电气等，约三百万到五百万。设备总投资约两千五百万到四千五百万。
土建投资约两千万到四千万。安装费用约五百万到八百万。设计、监理、调试等费用约三百万到五百万。整条生产线总投资约五千万到一个亿。
收益方面，按年处理一百万吨原矿、原矿品位百分之零点二、回收率百分之八十二计算，年产锡精矿含锡量约一千六百四十吨。按锡价十八万元每吨计算，年产值约两亿九千五百万。
运行成本包括采矿、选矿、管理、销售。选矿部分的吨矿成本约三十到五十元，年运行成本三千万到五千万。采矿成本因矿体条件差异大，这里不细算。年利润大约在一亿到两亿之间，投资回收期六到十二个月。
这个账算下来，百万吨级砂锡矿选矿生产线的投资回报率相当可观。但前提是矿资源有保障、品位稳定、市场价格不出现大的波动。
几个关键问题的处理
粗粒和细粒的平衡问题。百万吨级线必须分粒级处理，但分级粒度选多少很关键。分级粒度太粗，细粒系统负荷太大，设备台数太多。分级粒度太细，粗粒系统处理不过来，粗粒锡石可能过粉碎。一般以零点五毫米或者一毫米为分界点，具体根据矿石的锡石粒度分布来确定。
细泥处理的取舍问题。细泥中的锡石回收难度大、成本高，有时候经济上不合算。要不要回收，要看细泥中的锡品位和回收成本。如果细泥产率百分之十、锡品位百分之零点一、回收率百分之五十，每年可回收锡金属五十吨，价值九百万。扣除设备投资和运行成本，可能还有利润。如果细泥品位低于百分之零点零五，回收的价值可能还不够电费，那就不如直接排掉。
尾矿处理的方式选择。百万吨级线的尾矿量巨大，年排放尾矿九十万吨以上。传统尾矿库方式占地大、风险高，现在越来越多的大型矿山采用尾矿干排或者膏体充填。干排的投资和运行成本比尾矿库高，但环保风险低，长期看更划算。
设备的备用和检修。大型线设备台数多，检修计划要提前安排。关键设备如洗矿机、跳汰机、大型泵等，最好有一台备用或者有快速更换方案。易损件要建立安全库存，缺货导致全线停产损失太大。
设计选型的几点建议
给准备上大型砂锡矿选矿生产线的朋友几条建议。
第一，矿石试验做透。大型线设计不能拍脑袋，必须有可靠的矿石可选性试验数据。原矿品位、锡石粒度分布、含泥量、解离度、重选可选性，这些数据缺一不可。试验样品要有代表性，不能拿几块富矿就做决定。
第二，流程设计留余量。大型线的处理量要按设计值的百分之一百一十到一百二十来配设备。原矿性质会有波动，设备效率会下降，留出余量才能保证达产。设计产能年一百万吨，设备和土建按年一百二十万吨来配。
第三，自动化一步到位。大型线没有自动化系统，人工操作根本忙不过来。别看自动化系统投资几百万，省下的人工、减少的停机、提高的回收率，一年就能回本。DCS系统、浓度计、流量计、电子皮带秤，这些东西该上的上，别省。
第四，环保设施同步建。百万吨级线的环评要求很高，环保设施不能后期补。尾矿处理、粉尘治理、噪音控制、水循环系统，在初步设计阶段就要考虑进去。等建好再补，成本翻倍还可能被叫停。
大型砂锡矿选矿生产线是一个系统工程。设备选型、流程设计、土建布局、自动化控制、环保设施，每个环节都不能掉链子。投入大，但产出也大。矿资源条件好、资金到位、管理跟得上，百万吨级线的经济效益相当可观。国内几个大型砂锡矿山，这些年都在往这个规模走。规模效益在那里摆着，谁先走到谁就占住优势了。
