锆矿选矿生产线整体解决方案介绍

锆矿选矿生产线整体解决方案



一、生产线设计基础
1.1 原料特性分析
锆矿生产线需根据矿石类型进行差异化配置:
(1)海滨砂矿:ZrO₂含量0.5-3.5%,粒度0.1-2mm
(2)原生矿:ZrO₂含量3-8%,嵌布粒度10-50μm
(3)风化壳型矿:ZrO₂含量1.5-4%,黏土含量高

1.2 产品标准要求

  • 陶瓷级:ZrO₂≥65%,TiO₂≤0.3%

  • 铸造级:ZrO₂≥63%,Fe₂O₃≤0.15%

  • 核级:ZrO₂≥66%,HfO₂≤0.01%




二、生产线工艺流程

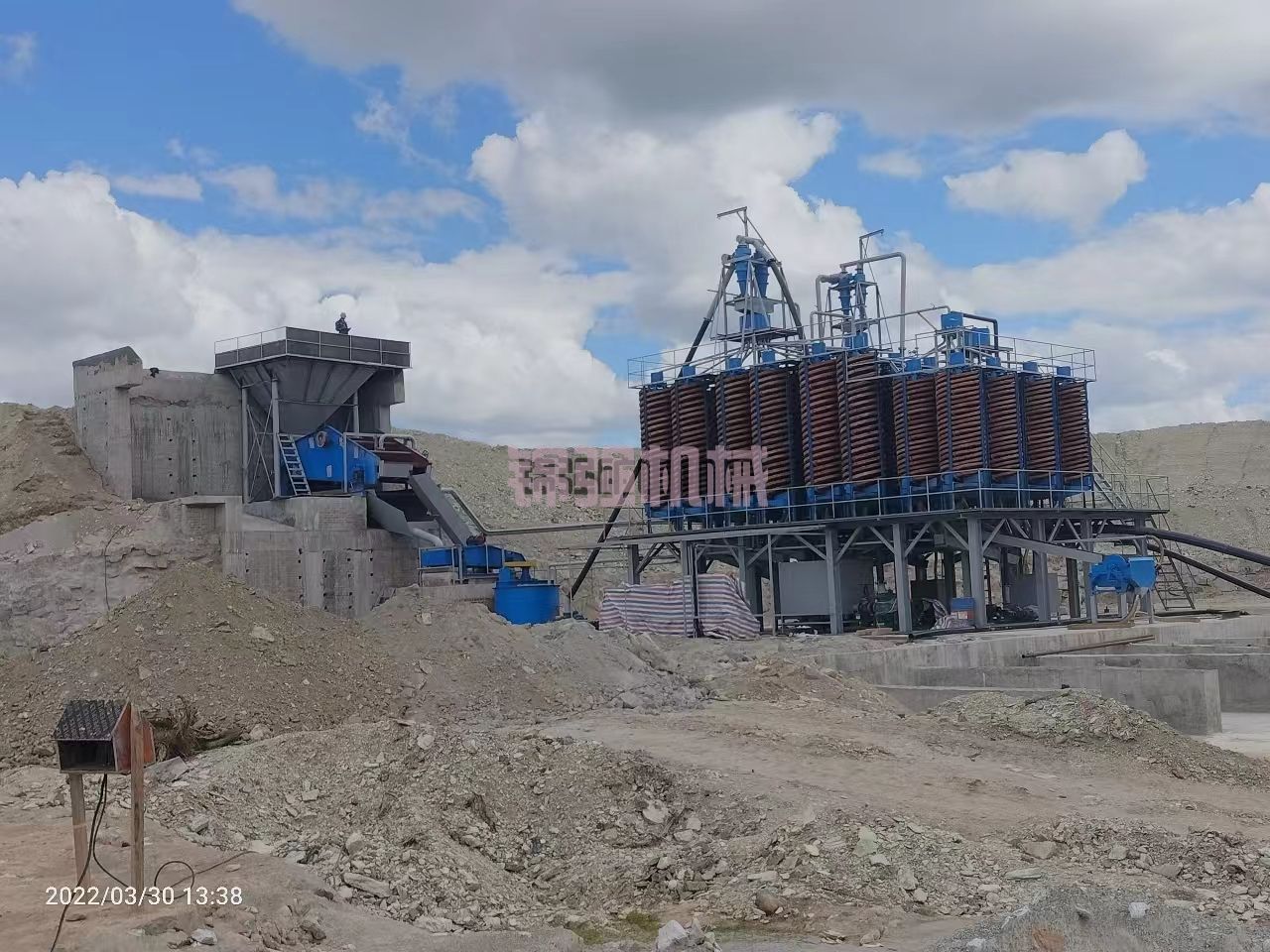

2.1 海滨砂矿生产线
原矿→圆筒洗矿机→振动筛→螺旋选矿机→摇床→高梯度磁选→高压电选→精矿
工艺特点:

  • 采用"洗-重-磁-电"流程

  • 水耗≤3m³/t

  • 回收率80-88%

2.2 原生矿生产线
原矿→颚破→圆锥破→球磨→水力旋流器→浮选→离心选矿→酸浸→精矿
核心参数:

  • 磨矿细度:-200目占80%

  • 浮选浓度:28-32%

  • 酸浸温度:80-90℃

2.3 特殊矿石处理线
风化矿→擦洗机→分级机→重选→磁选→精矿
微细粒矿→超细磨→浮选→选择性絮凝→精矿

undefined



三、关键设备配置
3.1 破碎磨矿系统

  • 粗碎:PE600×900颚破(50-160t/h)

  • 中碎:HPT200圆锥破(60-180t/h)

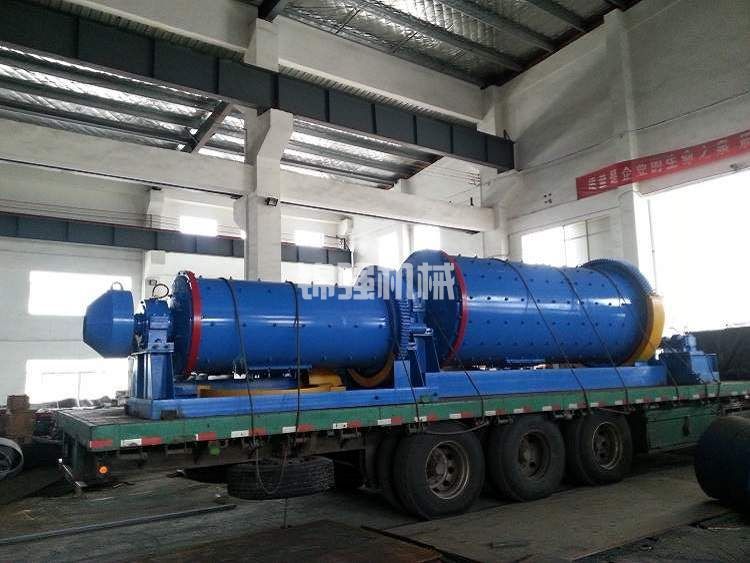

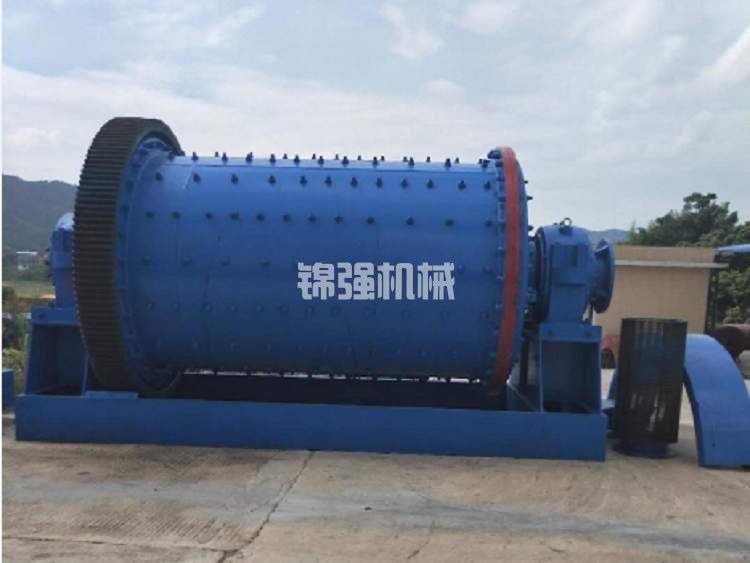

  • 磨矿:MQY2740球磨机(12-28t/h)

3.2 分选设备系统

  • 重选:5LL-1200螺旋选矿机(4-6t/h)

  • 磁选:SLon-2000立环高梯度磁选机

  • 电选:YD-31200高压电选机(60kV)

  • 浮选:XCF/KYF-24联合机组

3.3 辅助系统

  • 供水:500m³/h循环水系统

  • 除尘:PPC96-6袋式除尘器

  • 自动化:DCS控制系统+在线监测



四、生产线技术参数
4.1 处理能力配置

型号处理能力(t/d)功率(kW)占地面积(㎡)
ZX-50506003000
ZX-20020018008000
ZX-500500450020000

4.2 经济技术指标

  • 投资成本:800-1500元/吨·年

  • 运行成本:30-80元/吨

  • 回收率:海滨砂矿80-88%,原生矿65-75%

  • 能耗:15-25kWh/t



五、智能控制系统
5.1 在线监测系统

  • LIBS元素分析仪(ZrO₂含量检测)

  • 粒度分析仪(实时监测磨矿细度)

  • 浓度计(重选、浮选过程控制)

5.2 自动调节系统

  • 磨矿负荷自动调节

  • 浮选药剂智能添加

  • 电选电压自适应控制

5.3 数字孪生系统

  • 三维可视化监控

  • 故障预警诊断

  • 工艺参数优化

undefined


六、环保解决方案
6.1 废水处理

  • 中和沉淀系统

  • 膜处理回用装置

  • 达标排放系统(COD≤50mg/L)

6.2 尾矿处理

  • 干式堆存技术

  • 综合利用制备建材

  • 生态修复方案

6.3 粉尘治理

  • 密闭输送系统

  • 高效除尘装置

  • 无组织排放控制

本生产线方案采用模块化设计,可根据矿石特性灵活调整工艺路线。建议在项目实施前进行详细的矿石可选性试验,并配备专业的技术团队进行调试优化。生产线设计预留了智能化升级接口,可随时接入最新的选矿技术和装备,确保技术水平的持续领先。
