跳汰机选锡的操作要点：床层厚度与给矿浓度调节

在锡矿选矿流程中，跳汰机承担着回收粗粒级锡石（通常为0.5-5mm）的重任。与螺旋溜槽和摇床相比，跳汰机的优势在于处理粒度范围宽、对给矿浓度和粒度波动的适应性较强。但如果操作不当，跳汰机的选别效果会大打折扣——要么锡石随尾矿流失，要么精矿品位不达标。

跳汰机操作中，两个参数至关重要：床层厚度和给矿浓度。前者决定了分选介质层的松散状态和分层效果，后者决定了矿浆的流动性和给矿的均匀性。本文从这两个核心参数的调节入手，讲解跳汰机选锡的操作要点。

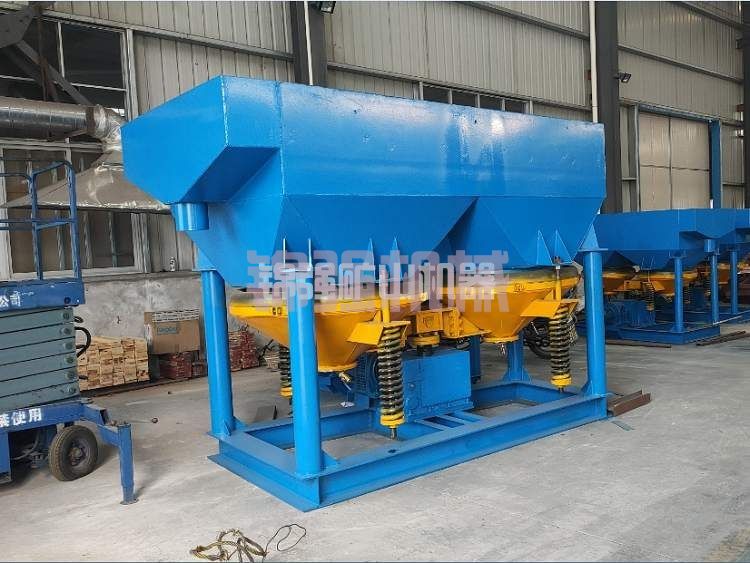

一、跳汰机选锡的基本原理回顾

跳汰机的分选过程可以概括为三个阶段：在周期性脉动水流的作用下，位于筛板上的床层（由重矿物形成的“人工床层”）周期性松散和压紧。矿浆中的锡石颗粒和脉石颗粒在上升水流中悬浮，在下降水流中沉降。锡石比重较大（6.8-7.1），沉降速度比脉石（2.6-2.8）快得多，因此锡石趋向于床层底部富集，脉石趋向于上层，最终通过排矿装置分别排出。

床层厚度和给矿浓度正是决定这一过程效率的两个关键变量。

二、床层厚度的调节：跳汰机操作的“第一参数”

床层厚度是指跳汰机筛板上人工床层（或自然积累的重矿物层）的厚度。这个厚度决定了矿粒在松散和沉降过程中的“分选空间”和“分选时间”。

床层厚度对选别效果的影响：

床层厚度是跳汰机运行中需要持续关注的核心变量。当床层厚度适宜时，矿粒有足够的空间和时间完成分层——重矿物（锡石）沉到底层，轻矿物（脉石）浮在上层，产品指标稳定，精矿品位和回收率均能保持在较好水平。

床层过薄会导致分选空间不足，矿粒在床层中停留时间过短，分层不充分；同时床层对上升水流的阻力较小，水流冲力可能过大，将部分已分层的锡石也冲起带走。当操作工发现尾矿中可见锡石颗粒增多时，应该考虑床层是否过薄。

床层过厚则会增大水流穿过床层的阻力，使床层松散度下降，锡石穿透床层到达底部的难度增大；同时排矿口的排矿量可能不稳定，容易出现“跑精”或“积矿”现象。当精矿品位持续偏低时，床层过厚往往是主要原因之一。

床层厚度的推荐范围与判断方法：

床层厚度的判断主要依靠两种方法。观察法是最直观的手段——停机后打开跳汰机观察窗，查看筛板上床层的实际厚度和分布均匀性，正常运行的床层表面应平整、无明显坑洼，颜色均匀（锡石富集区颜色偏深）。排矿状态判断法是在生产运行中通过尾矿排矿口观察，如果尾矿排矿口连续排出大颗粒，说明床层可能偏薄，需要适当增加排矿间隔或补充床层物料；如果精矿排矿口长时间不出料，说明床层可能过厚，需要加快排矿频率。

调节床层厚度的具体方法：

调节床层厚度主要通过三个途径来实现。调节排矿频率和排矿量是最直接的手段——增加排矿频率，单位时间内排出更多重矿物，床层变薄；反之减少排矿频率，床层逐渐增厚。排矿频率的调节应以“精矿连续稳定排出”为目标，每次调节幅度建议在2-3次/分钟。

当新启动跳汰机或更换筛板后，床层尚未形成时，需要预先铺设人工床层。人工床层物料可采用高比重材料（如磁铁矿、钢球或粗粒锡石），粒度应略大于给矿上限，铺设厚度约为正常床层厚度的80%，待给矿运行一段时间后自然调整至稳定厚度。

给矿粒度的变化也会影响床层状态。当给矿中粗粒级比例增加时，床层会自然增厚（粗颗粒沉降快、排矿慢），需要适当加快排矿频率；反之细粒级比例增加时需要减薄床层。

三、给矿浓度的调节：稳定性的关键

给矿浓度直接影响跳汰机内的矿浆流动状态和床层松散度。

给矿浓度对选别效果的影响：

给矿浓度与跳汰机的运行状态呈非线性的关系。在适宜浓度区间（20%-30%），矿浆流动性好，床层松散均匀，重矿物与轻矿物能够高效分离，尾矿中锡石损失少，精矿品位稳定。

当给矿浓度偏低时，矿浆中固体含量不足，床层上方的物料补充不及时，床层难以维持稳定厚度；矿浆流速过快，细粒锡石容易被冲过床层进入尾矿。

当给矿浓度偏高时，矿浆粘度过大，床层松散度下降，重矿物穿透床层的阻力增加；筛板上容易出现局部板结或“死区”，造成分选不均，部分锡石无法有效回收。

给矿浓度的推荐范围：

给矿浓度的调节方法：

给矿浓度偏高时，在跳汰机给矿箱或给矿管道中加入补加水进行稀释。加水点应尽量靠近给矿口，使矿浆在进入跳汰机前充分混合均匀。每次加水量不宜过大，建议以小幅度多次调节为主，避免浓度骤变引起床层紊乱。

给矿浓度偏低时，需要减少补加水量，或检查前段分级设备（旋流器、脱泥斗）的底流浓度是否正常偏低。如果浓度持续偏低且排矿浓度无法提高，可能是前段浓缩设备的底流泵频率过高，应适当降低排矿速度。

给矿浓度稳定性的重要性：

给矿浓度的稳定性比精准性更重要。浓度在22%-28%范围内小幅波动（±3%）是可以接受的，但如果浓度在短时间内从25%骤降到15%又从15%回升到25%，跳汰机的床层状态根本来不及响应，这段时间内的选别效果必然很差。浓度剧烈波动的选厂，应先解决给矿系统的稳定问题（如增设缓冲矿浆池或安装变频调速泵），再谈精细调节。

四、床层厚度与给矿浓度的协同调节

床层厚度和给矿浓度不是独立调节的两个参数，它们之间存在明显的交互影响。

给矿浓度变化时的床层响应：

当给矿浓度升高时，更多的固体物料进入跳汰机，床层增厚的速度加快，如果不及时调整排矿频率，床层会逐渐过厚。正确的应对策略是：在浓度升高后适当加快排矿频率（增加约10%-20%），同时略微增加上升水流量（帮助保持床层松散度）。

当给矿浓度降低时，进入跳汰机的固体物料减少，床层有变薄的趋势。此时应适当降低排矿频率（减少约10%-20%），减少上升水流量，保持床层厚度稳定。

一个实用的“三步调节法”：

第一步，确认当前给矿浓度是否在推荐范围内。如果不在，先调节补加水或排矿量，将浓度调整到位。

第二步，浓度稳定后观察床层状态（通过排矿口和观察窗），判断当前床层厚度是否适宜。

第三步，根据床层厚度状态调节排矿频率：床层偏厚时加快排矿，床层偏薄时减慢排矿。每次调节后等待3-5分钟，观察下一批排矿物的质量和数量变化，再决定是否需要进一步微调。

“先调浓度，再调床层”是跳汰机操作的基本顺序，不建议同时调节两个参数，否则难以判断效果来自哪个调节动作。

五、操作中的常见问题与快速判断

六、关于上升水量的补充说明

床层厚度和给矿浓度之外，上升水量是跳汰机的“第三参数”。上升水量决定了床层松散的程度——水量太小，床层无法充分松散，重矿物无法穿过床层到达底部；水量太大，床层被过度冲散，已分层的锡石会被重新扬起。

上升水量的调节原则是：在保证床层充分松散的前提下，尽量使用较小的水量。粗粒级需要较大的上升水流量，细粒级需要较小的流量。判断上升水量是否合适的方法是：观察跳汰机内床层的波动状态——床层表面有均匀起伏但不剧烈翻花，即为合适。

七、日常维护与数据记录

跳汰机运行状态的记录是持续优化的基础。建议每班至少记录以下数据：给矿浓度（%）、床层厚度（目测或测量值，mm）、排矿频率（次/分钟）、上升水阀门开度（%）、精矿品位（班样化验值）、尾矿品位（班样或快速目测）。

通过积累长期数据，可以建立本厂给矿条件下的最佳操作参数组合。当给矿性质发生变化时，这些历史数据可以为快速调整提供参考。

八、常见问题

Q：新换筛板后，床层一直不稳定怎么办？
A：新筛板表面光滑，初期不易形成稳定的床层。建议在给矿前预先铺设一层人工床层物料（粒度略大于给矿上限），铺好后先通水运行5-10分钟使床层初步压实，再开始给矿。初期排矿频率应比正常值低20%-30%，让床层有足够时间积累和稳定。

Q：给矿浓度波动大，有没有办法在跳汰机内部缓冲？
A：跳汰机本身不具备缓冲浓度的能力。浓度波动大的根源在上游（如分级溢流不稳定、缓冲池容量不足）。建议在跳汰机给矿箱前设置一个带搅拌的小型缓冲池（容积约为5-10分钟的处理量），配合变频给矿泵，可以大幅减小浓度波动。

Q：跳汰机排矿的“精矿”和“中矿”怎么区分？
A：在第一段排矿口排出的是最重、品位最高的锡石精矿；第二段排矿口排出的是中等比重的中矿（连生体或含少量锡石的粗粒脉石）。实际操作中，可分别取样化验，如果中矿品位较高（＞0.5%），应考虑将中矿返回再选或进入摇床进一步处理。

总结

跳汰机选锡的操作，核心在于两个参数的精准控制：床层厚度和给矿浓度。床层厚度决定了分选的空间和效率，给矿浓度决定了床层的稳定性和矿浆流动性。两者相互影响，需要协同调节。

在实际操作中，建议遵循“先调浓度、再调床层”的顺序，通过排矿频率的调节来维持床层厚度稳定，通过补加水量的调节来维持给矿浓度稳定。每次调节以小幅多次为原则，避免大幅度调整导致系统振荡。

记住一个核心判断标准：尾矿中可见粗粒锡石是床层偏薄或上升水过大的信号，精矿品位持续偏低是床层过厚或给矿浓度过高的信号。 掌握了这两个信号的判断和对应调节方法，跳汰机的操作就有了基本的把握。
