制砂厂选金模块化设计，如何实现快速安装与转场？

制砂厂选金模块化设计，核心要解决的就是两件事：装得快、搬得走。传统固定式选金线安装要一到两个月，转场要拆管路、砸基础、重新浇筑，折腾一次大半个月。模块化设计把这些环节提前到工厂里完成，现场只剩下对接和调试，安装时间能压到三到五天，转场时间压到一到两天。这篇文章把模块化设计的思路、模块划分方式、快速对接的实现方法和转场注意事项讲清楚。

模块化设计的核心逻辑

模块化的本质是把选金线按功能拆成几个独立单元，每个单元在工厂里完成制造、装配和测试，现场只做模块之间的对接。

传统选金线的安装逻辑是：现场浇基础、现场装设备、现场接管路、现场接线、现场调试。每个环节都在现场做，工期长，受天气和场地条件影响大。

模块化的逻辑是：工厂里做完基础框架、装好设备、接好管路和电控、测试运行。现场只做模块就位、模块间对接、整体调试。工作量从现场转移到工厂，现场工期大幅缩短。

模块化还有一个好处是质量可控。工厂环境稳定，焊接、装配、接线质量比现场好。现场施工条件差，工人水平参差不齐，质量波动大。

模块怎么划分

模块划分按功能来，每个模块独立完成一个选别环节，模块之间用标准接口对接。

给矿模块。包含缓冲池、搅拌桶、给矿泵、流量计和浓度检测装置。功能是把来料调匀到稳定的浓度和流量，供给后续选别模块。

粗选模块。包含溜槽或跳汰机，以及配套的给水管路和精矿排料管。功能是跑大流量，把粗粒金和大部分重矿物截留下来。

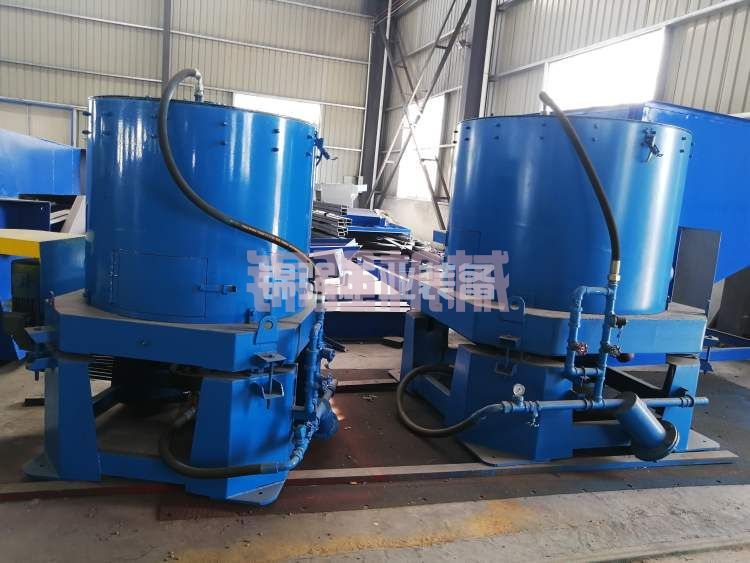

扫选模块。包含离心机或螺旋溜槽，以及配套的给矿泵和反冲水系统。功能是处理粗选尾矿，回收细粒金。

精选模块。包含摇床或淘金盘，以及配套的精矿收集装置。功能是处理粗选和扫选的混合精矿，出最终精矿。

供水模块。包含循环水池、回水泵、稳压罐和管路分配器。功能是给各选别模块提供稳定的水压和水量。

电控模块。包含配电柜、变频器、PLC控制柜和电缆快接接口。功能是给各模块供电和控制。

尾矿模块。包含尾矿泵、尾矿管和尾矿池接口。功能是把选别后的尾矿排到指定地点。

模块划分要控制在5到8个。模块太少，单个模块太大太重，运输和吊装困难。模块太多，对接点太多，现场安装工作量反而增加。

快速安装怎么实现

快速安装靠三件事：标准接口、快接方式、预调试。

标准接口。模块之间的给矿管、供水管、尾矿管、精矿管、电缆，全部用标准法兰或快接接头。法兰规格统一，螺栓孔位一致，现场对接不用配焊。电缆用航空插头或重载连接器，插上就通，不用现场接线。

快接方式。管路用卡箍式快接接头，拧紧卡箍就密封，比法兰螺栓快得多。电缆用插拔式连接器，对准插入锁紧就行。模块之间的走道和护栏用插销连接，不用焊接。

预调试。每个模块在工厂里单独测试，泵的流量和扬程、电机的转向和电流、阀门的开闭、仪表的读数，全部调好。现场对接后只做整体联动调试，不做单机调试。

现场安装流程：

第一步，场地平整和放线。按模块布置图平整场地，标出每个模块的位置。场地平整度要求不高，模块自带框架底座，不要求混凝土基础。

第二步，模块就位。用吊车或叉车把模块吊到指定位置，调整水平，用垫铁垫平。模块之间留出对接空间，一般20到30厘米。

第三步，管路对接。按编号对接给矿管、供水管、尾矿管和精矿管。卡箍拧紧，检查密封。

第四步，电缆对接。按编号对接电源电缆和控制电缆。插头插紧，锁扣锁好。

第五步，整体调试。通电通水，空载运行，检查各设备转向、流量、压力。然后带料运行，调整各模块参数。

熟练的安装队伍，日处理200吨的选金线，三到五天能完成安装和调试。

转场怎么实现

转场比安装多两步：拆卸和运输。

拆卸流程：

第一步，停机清理。各设备停机，清理溜槽、离心机、摇床里的积料和精矿。管路里的水排空，防止运输途中冻裂或泄漏。

第二步，断开对接。拆开管路卡箍，拔掉电缆插头，拆掉模块之间的走道和护栏。断开顺序按编号来，拆下来的接头和螺栓装袋编号，下次安装对号入座。

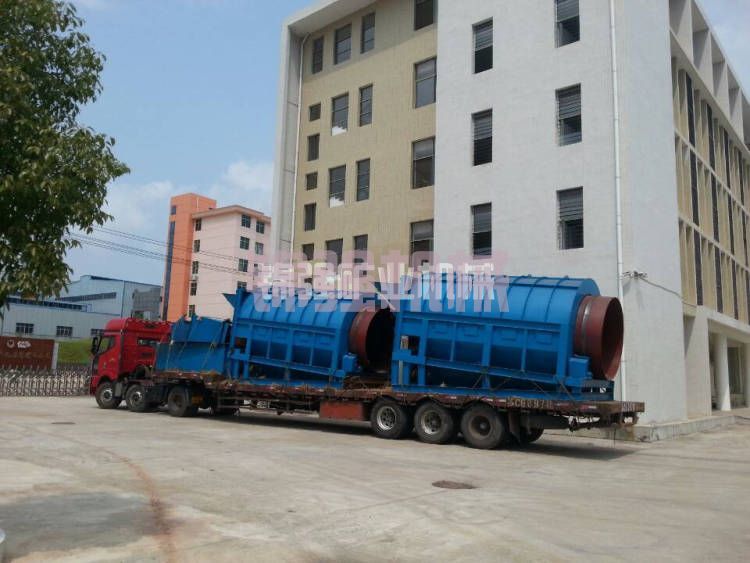

第三步，模块装车。每个模块作为一个整体吊装到平板车上。模块自带吊耳，吊装方便。装车后绑扎固定，防止运输途中移位。

第四步，运输。模块尺寸和重量控制在普通平板车能运的范围。单模块宽度不超过2.5米，高度不超过3米，重量不超过10吨。超限模块要办超限运输手续，增加成本和时问。

第五步，新场地安装。到新场地后按安装流程重新就位、对接、调试。因为模块是整体运输，管路和电缆在工厂里已经接好，现场只做模块间对接，安装时间和第一次安装差不多。

转场总时间：拆卸半天到一天，运输看距离，安装三到五天。近距离转场，三到五天能恢复运行。远距离转场，加上运输时间，五到七天。

模块化设计的几个关键细节

模块底座。每个模块要有独立底座，底座用型钢焊接，有足够刚度，吊装和运输不变形。底座上设吊耳，四个角各一个。底座下设 adjustable 垫铁，现场调平用。

管路连接。模块内的管路在工厂里接好，模块之间的连接管段单独做，两端带快接接头。连接管段长度按模块间距定，留5到10厘米调节余量。管段上标编号和流向箭头，现场不会接错。

电缆连接。模块内的电缆在工厂里敷设好，模块之间用重载连接器对接。连接器要有防水防尘等级，户外使用不低于IP65。电缆长度留余量，一般留1到2米，方便对接。

仪表和阀门。每个模块的仪表和阀门在工厂里调好，现场不调。流量计、压力表、浓度计，读数在电控模块上集中显示。

备件和工具。转场时带一套备用接头、密封圈和专用工具。接头损坏或密封圈老化，现场能换。

一个新疆哈密制砂厂的模块化实践

新疆哈密一个制砂厂，料源分散，三个采区轮换开采。选金线要跟着采区走，传统固定式选金线转场一次要半个月，耽误生产。

改成模块化设计后，选金线拆成六个模块：给矿模块、粗选模块、扫选模块、精选模块、供水模块、电控模块。模块之间用卡箍快接和航空插头对接。

第一次安装用了四天。转场到第二个采区，拆卸半天，运输一天，安装三天，总共四天半恢复运行。转场到第三个采区，同样四天半。

对比传统固定式选金线，每次转场省出十天以上。三个采区轮换一次，省出一个月生产时间。选金线日处理量80吨，一个月多处理2400吨，多回收的金折算下来，模块化设计多花的制造费用两个月就回来了。

常见问题

Q：模块化设计比传统设计贵多少？

A：模块化设计因为要加底座框架、快接接头、重载连接器，制造成本比传统设计高10%到20%。但安装和转场时间省下来的收益，通常几个月就能覆盖差价。

Q：模块化选金线需要做基础吗？

A：不需要混凝土基础。模块自带框架底座，现场平整场地后垫铁调平就行。如果场地松软，可以铺一层碎石或浇筑简易混凝土地坪，但不是必须的。

Q：模块之间的管路和电缆能反复拆装吗？

A：能。快接接头和重载连接器的设计寿命一般500到1000次插拔。转场频率一年几次的话，用几年没问题。密封圈是易损件，每次转场检查，老化就换。

Q：模块化选金线能处理多大规模？

A：模块化设计适合日处理50到500吨的规模。太小了模块化不经济，太大了模块尺寸和重量超限，运输困难。日处理500吨以上，建议用固定式或半固定式。

Q：模块化选金线的回收率会受影响吗？

A：不会。模块化只是把设备集成方式改了，选别原理和设备参数没变。回收率和传统固定式选金线一样，取决于设备配置和操作参数。

制砂厂选金模块化设计，核心是把现场工作转移到工厂，用标准接口和快接方式压缩安装和转场时间。模块按功能划分，控制在5到8个，每个模块独立底座、独立管路、独立电控，模块之间用卡箍和重载连接器对接。现场只做就位、对接和整体调试，安装三到五天，转场四到五天。模块化制造成本高10%到20%，但省下来的时间和生产收益几个月就能覆盖。先定处理量和流程，再划分模块，设计标准接口，最后在工厂预制和预调试。现场安装调试一两轮，模块化选金线就能跑顺。
